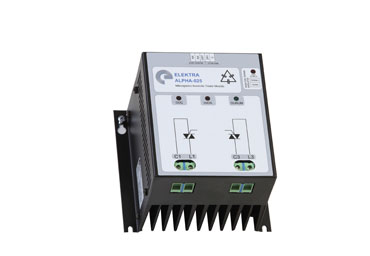

Tristörlü Statik Kontaktör Ne Zaman Tercih Edilmelidir?
Kompanzasyon sistemlerinde kondansatör kademelerinin doğru zamanda ve kararlı biçimde devreye alınması, reaktif güç kontrolünün sürekliliği açısından önemlidir. Yük değişimlerinin yavaş olduğu uygulamalarda geleneksel kontaktör çözümleri yeterli olabilirken yük profilinin hızlı değiştiği tesislerde daha hızlı bir anahtarlama yapısına ihtiyaç duyulabilir. Bu noktada tristörlü statik kontaktör, mekanik hareketli parçalar yerine yarı iletken elemanlar üzerinden anahtarlama gerçekleştirerek hızlı tepki gerektiren kompanzasyon uygulamalarında kullanılabilir.
Ancak statik anahtarlama çözümünün her kompanzasyon sistemi için gerekli olduğu söylenemez. Tercih yapılırken yükün değişim hızı, kondansatör kademelerinin devreye girme sıklığı, anahtarlama süresi ve sistemin çalışma karakteristiği birlikte değerlendirilmelidir. Doğru uygulamada hızlı anahtarlama, kompanzasyon sisteminin değişken yük koşullarına daha kısa sürede uyum sağlamasına yardımcı olur.
Hızlı Değişen Yüklerde Statik Anahtarlama Neden Gereklidir?
Sanayi tesislerinde bazı elektriksel yükler kısa zaman aralıklarında devreye girip çıkabilir veya çektikleri güç hızlı biçimde değişebilir. Kaynak makineleri, presler, vinçler ve benzeri değişken yük karakteristiğine sahip uygulamalar buna örnek gösterilebilir. Bu tür çalışma koşullarında tesisin reaktif güç ihtiyacı da sabit kalmaz. Kompanzasyon sisteminin değişen ihtiyaca yeterince hızlı karşılık verememesi, hedeflenen güç faktörünün korunmasını zorlaştırabilir.
Geleneksel kontaktörlerde anahtarlama mekanik hareket üzerinden gerçekleşir. Sistemin tepki süresinin kritik olmadığı uygulamalarda bu yapı işlevini yerine getirebilir. Ancak çok hızlı yük değişimlerinin bulunduğu sistemlerde kondansatör kademesinin devreye alınması ile reaktif güç ihtiyacının ortaya çıkması arasındaki süre önem kazanır.
Statik anahtarlama ise yarı iletken elemanlardan yararlanarak çok daha kısa sürede devreye girip çıkabilen bir yapı oluşturur. Böylece kompanzasyon sistemi yük profilindeki değişikliklere daha hızlı karşılık verebilir. Özellikle reaktif güç talebinin kısa aralıklarla değiştiği işletmelerde bu özellik, sistemin gereksiz yere uzun süre eksik veya fazla kompanzasyon durumunda kalmasını önlemeye yardımcı olur.
Bununla birlikte yalnızca anahtarlama hızının yüksek olması yeterli değildir. Kademe güçlerinin yük karakteristiğine uygun belirlenmesi ve kontrol sisteminin doğru şekilde yapılandırılması gerekir. Statik anahtarlamanın sağladığı hız, doğru projelendirilmiş bir kompanzasyon sistemiyle birlikte anlam kazanır.
Sık Kademe Değişimi Olan Kompanzasyon Sistemlerinde Nasıl Bir Avantaj Sağlar?
Kompanzasyon panolarında kondansatör kademeleri, tesisin ihtiyaç duyduğu reaktif güce göre devreye alınır veya devreden çıkarılır. Yüklerin nispeten kararlı olduğu işletmelerde bu işlemlerin sayısı sınırlı olabilir. Buna karşılık üretim sürecinin sürekli değiştiği tesislerde kademelerin anahtarlanma sıklığı önemli ölçüde artabilir.
Mekanik kontaktörlerde her açma ve kapama işlemi hareketli kontakların çalışmasını gerektirir. Çok sık gerçekleşen anahtarlama işlemleri zaman içerisinde mekanik parçaların ve kontak yüzeylerinin çalışma koşullarını ağırlaştırabilir. Kondansatörlerin anahtarlanması sırasında oluşabilecek geçici elektriksel etkiler de kullanılan ekipmanın bu uygulamaya uygun olmasını gerekli kılar.
Tristörlü statik kontaktör yapısında ise anahtarlama mekanik kontak hareketine bağlı değildir. Bu özellik, kısa zaman aralıklarında çok sayıda kademe değişiminin gerektiği sistemlerde önemli hale gelir. Mekanik anahtarlama çevriminin ortadan kalkması, özellikle yüksek anahtarlama sıklığı bulunan uygulamalarda daha kararlı bir çalışma yapısının kurulmasına katkı sağlar.
Sık değişen reaktif güç ihtiyacına hızlı karşılık verilmesi, kondansatör kademelerinin yük profiline daha yakın şekilde yönetilmesine de imkân tanır. Buradaki temel amaç mümkün olduğunca fazla anahtarlama yapmak değil, ihtiyaç duyulan reaktif gücü uygun zamanda sisteme dahil etmektir. Bu nedenle statik anahtarlamanın avantajı, yük değişimlerinin gerçekten hızlı olduğu uygulamalarda daha belirgin hale gelir.
Mekanik Anahtarlama Yerine Hangi Durumlarda Kullanılabilir?
Mekanik ve statik anahtarlama arasında seçim yapılırken yalnızca ekipman türüne bakmak doğru değildir. Asıl belirleyici unsur tesisin çalışma koşullarıdır. Reaktif güç ihtiyacının uzun süre benzer seviyelerde kaldığı ve kondansatör kademelerinin seyrek değiştirildiği bir tesiste mekanik çözüm yeterli olabilir. Böyle bir uygulamada çok hızlı anahtarlama kabiliyeti sistem açısından belirleyici bir ihtiyaç oluşturmayabilir.
Buna karşılık yüklerin saniyeler içerisinde değişebildiği, kısa süreli yüksek güç taleplerinin oluştuğu veya kondansatör kademelerinin sık şekilde devreye girip çıktığı uygulamalarda statik çözüm değerlendirilebilir. Özellikle üretim döngüsünün hızlı olduğu makineler ve değişken yüklerin yoğun bulunduğu endüstriyel sistemler bu açıdan farklı bir kompanzasyon yaklaşımı gerektirebilir.
Mekanik anahtarlama ile statik anahtarlama arasındaki önemli farklardan biri de hareketli kontak yapısıdır. Geleneksel kontaktör çözümlerinde fiziksel kontaklar açılıp kapanırken statik sistemlerde anahtarlama yarı iletken elemanlarla gerçekleştirilir. Bu nedenle sık anahtarlamanın gerekli olduğu uygulamalarda mekanik hareketin ortadan kaldırılması önemli bir teknik farklılık oluşturur.
Ancak tristörlü çözümün tercih edilmesi, kompanzasyon sisteminin diğer bileşenlerinden bağımsız düşünülmemelidir. Kondansatör kademelerinin güçleri, pano tasarımı, koruma elemanları, harmonik koşulları ve kontrol yapısı birlikte değerlendirilmelidir. Böylece yalnızca hızlı çalışan değil, tesisin elektriksel karakteristiğine uygun bütüncül bir kompanzasyon sistemi oluşturulabilir.
Tristörlü Statik Kontaktör Seçiminde Yük Yapısı Neden Önemlidir?
Yük yapısı, statik anahtarlama ihtiyacının belirlenmesindeki temel parametrelerden biridir. Sabit veya yavaş değişen yüklerin bulunduğu işletmeler ile saniyeler içinde önemli güç değişimlerinin gerçekleştiği tesislerin kompanzasyon ihtiyacı aynı değildir. Bu nedenle seçim yapılmadan önce tesisin yalnızca toplam kurulu gücünün değil, yüklerin zaman içerisindeki davranışının da incelenmesi gerekir.
Özellikle ani devreye giren makineler, periyodik çalışan üretim ekipmanları ve kısa çevrim sürelerine sahip yükler reaktif güç ihtiyacında hızlı değişimler oluşturabilir. Böyle bir sistemde kullanılacak tristörlü statik kontaktör, kondansatör kademelerinin bu değişimlere uygun hızda yönetilmesine yardımcı olabilir. Buna karşılık yük profilinin kararlı olduğu bir işletmede aynı anahtarlama performansına ihtiyaç duyulmayabilir.
Seçim aşamasında kademe gücü ve anahtarlama sıklığının yanında sistem gerilimi, yük değişim süresi ve kompanzasyon panosunun çalışma koşulları da dikkate alınmalıdır. Harmoniklerin bulunduğu tesislerde ise sistemdeki harmonik seviyeler ayrıca değerlendirilmelidir. Çünkü kompanzasyon ekipmanlarının çalışma koşulları yalnızca temel frekanstaki reaktif güç ihtiyacına bağlı değildir.
Bu nedenle tristörlü statik kontaktör tercihi genel bir ekipman seçimi olarak değil, yük profilinin gerektirdiği anahtarlama performansına göre yapılmalıdır. Hızlı ve sık değişen yüklerde statik çözüm daha uygun bir çalışma karakteristiği sağlayabilirken daha durağan sistemlerde mekanik çözümler yeterli olabilir. Uygun seçim, kompanzasyon sisteminin yük değişimlerini daha doğru takip etmesine ve kondansatör kademelerinin çalışma koşullarının kontrollü biçimde yönetilmesine katkı sağlar.
