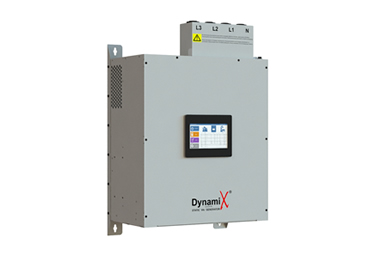

SVG'li Kompanzasyon Sistemi Ne Zaman Tercih Edilmeli?
SVG kompanzasyon, reaktif güç dengesini IGBT tabanlı yarı iletken teknolojisiyle kademesiz ve anlık olarak sağlayan ileri nesil bir kompanzasyon sistemidir. Statik Var Generator anlamına gelen SVG, kondansátörü reaktif güç üretmek yerine IGBT güç modülü aracılığıyla hem endüktif hem kapasitif reaktif akım üretir. Bu özellik, geleneksel kondansátörlü sistemlerin çözemediği pek çok sorunu ortadan kaldırır.
SVG'li kompanzasyon sistemi, özellikle ani ve sürekli değişen reaktif yük profiline sahip tesislerde, harmonik sorunların yoğun olduğu ortamlarda ve klasik sistemin kademe boşlukları nedeniyle reaktif ceza riskinin bulunduğu işletmelerde vazgeçilmez hale gelir.
Kondansátörlü Sistemin Çözemediği Sorunlar
Kondansátör ve kontaktör kombinasyonuna dayanan klasik kompanzasyon sistemleri, sabit ya da yavaş değişen reaktif yüklerde yeterince işlev görer. Ancak dinamik yük profillerinde iki kritik sorun ortaya çıkar:
Kademe Boşluğu
Kondansátörlü sistemler reaktif güç dengesini belirli güç kademelerinde devreye alarak sağlar. Her kademe belirli bir reaktif güç değerine karşılık gelir. Tesisin reaktif güç ihtiyacı iki kademe arasına denk geldiğinde sistem ya eksik ya da fazla kompanzasyon yapar. Bu kademe boşluğu cosfi dalgalanmasına, gerilim dengesizliğine ve reaktif ceza riskine yol açar. SVG kompanzasyon kademesiz çalıştığı için herhangi bir reaktif güç değerini tam olarak karşılayabilir. 0,1 kVAr hassasiyetiyle çalışan SVG, kademe boşluğunu tamamen ortadan kaldırır.
Harmonik Rezonans Riski
Kondansátörler trafo endüktasıyla birlikte bir LC devresi oluşturur. Bu devrenin doğal rezonans frekansı, tesisin harmonik frekanslarından biriyle çakıştığında sistem rezonansa girer. Rezonans anında gerilim ve akım değerleri nominal değerlerin çok üzerinde yükselebilir. Bu durum kondansátör arızalarına, trafo hasarına ve tesisin üçüncü taraf ekipmanlarda bozulmalara yol açar. Reaktorlü kondansátör kullanımı bu riski azaltır ancak tamamen ortadan kaldırmaz. SVG kondansátör içermediğinden rezonans riski sıfırdır.
IGBT ile Reaktif Güç Nasıl Üretilir?
Bu sistemin çalışması üç ana bileşene dayanır. Akım trafosu yük akımını sürekli ölçer ve bu veriyi DSP kontrol ünitesine iletir. DSP, ölçülen akımın reaktif bileşenini 31,25 mikrosaniyede hesaplar. Bu değer, gerekli reaktif akım miktarını ve yönünü belirler. IGBT güç modülü DSP'nin üretttiği anahtarlama sinyalleriyle tam ters reaktif akım üretir ve şebekeye verir. Bu döngü, cosfi 0,99 değerinde sabit tutar.
IGBT (Insulated Gate Bipolar Transistor), yüksek güç elektronik anahtarlama bileşenidir. Yüksek anahtarlama frekanslarında çalışması sayesinde reaktif akımı neredeyse kesintisiz üretir. IGBT tabanlı yapı, hem endüktif hem kapasitif reaktif gücü aynı cihazdan üretebilir. Bu özellik SVG kompanzasyonu geleneksel sistemlerden köklü biçimde ayırır. Klasik sistemlerde endüktif reaktif güç için ayrı şönt reatör ve kapasitif reaktif güç için ayrı kondansátör gerekirken SVG tek başına her ikisini de üstlenir.
SVG'li Sistemin Öne Çıktığı Yük Tipleri
Her tesis bu teknolojiyi gerektirmez. Reaktif yükü sabit ve öngörülebilir olan tesislerde elektronik kompanzasyon ya da mekanik kompanzasyon yeterli olabilir. Ancak aşağıdaki koşulların birinin ya da birkaçının bulunduğu tesislerde SVG kompanzasyon tercih edilmelidir:
- Çelik ve metal üretim tesisleri: Elektrik ark ocakları, erişme fırınları ve haddeleme hatlarında reaktif güç milisaniyeler içinde yüzlerce kVAr değişir. Bu tesislerde klasik sistem devreye girmeden yük geçer. SVG anlık tepkisiyle bu dalgalanmayı tamamen yakalar.
- Madencilik tesisleri: Kazı makineleri, konveyörler ve pompa grupları sürekli devreye girip çıkar. Yük profili hiçbir öngörüye uymaz. SVG bu düzensiz profili kademesiz önceler.
- EV şarj altyapısı: DC hızlı şarj istasyonları şarj başladığında ani reaktif yük oluşturur. Gece boşta, gündüz tam yükte çalışan sistemde trafo boşta kapasitif reaktif üretebilir. SVG her iki durumu da dengeler.
- Kaynak atölyeleri: Onlarca kaynak makinesinin aynı anda ve farklı ritimde çalıştığı tesislerde reaktif profil tahmin edilemez. SVG her makineyi ayrı ayrı izleyerek anında tepki verir.
- Mevcut panosu yetersiz kalan işletmeler: Reaktif ceza almaya devam eden, kondansátör arızaları sık yaşanan ya da yüksek harmonik nedeniyle rezonans sorunu olan tesislerde mevcut sisteme SVG eklemek yeterli olur. Tüm pano değiştirilmez.
Mevcut Panoya Eklenince Ne Değişir?
Bu sistemin en önemli pratik avantajlarından biri mevcut kondansátörlü sisteme paralel bağlanabilmesidir. Bu sayede mevcut pano ve kondansátörler değiştirilmez, yalnızca SVG ünitesi eklenir.
- Hibrit çalışma: Mevcut kondansátör sistemi kaba kompanzasyonu üstlenir. SVG ise kademe boşluklarını kademesiz doldurar akâ ince ayar yapar. İki sistem aynı anda çalışarak cosfi 0,99 değerinde sabit tutar.
- Hat dengeleme: SVG, faz dengesizliğini ölçer ve her faz için ayrı reaktif akım üretir. Mevcut sistemin yapamadığı üç fazlı dengeleme SVG ile mümkün olur. Nötr akımı düşer, kablo ve trafo kayıpları azalır.
- Harmonik filtreleme: Bu sistem 13. harmoniğe kadar aktif filtreleme yapabilir. Bu özellik sayesinde ayrı bir aktif harmonik filtre gerekmeden harmonik bozulma düzeyi düşirülr.
- Kolay devreye alma: SVG ünitesi mevcut şebekeye paralel bağlanır, trafo dönüşüm oranları ve akım trafosu parametreleri girilir ve sistem otomatik olarak devreye girer. Mevcut panel yeniden tasarlanmaz.
SVG'li Kompanzasyonda Boyutlandırma Kriterleri
Sistemin doğru boyutlandırılması performansın doğrudan belirler. Yetersiz kapasiteli SVG reaktif gücü tam karşılayamaz, fazla boyutlandırma ise gereksiz yatırım anlamına gelir.
- Reaktif güç analizi: En az dört haftalık enerji analiztörü kaydı ile minimum ve maksimum reaktif güç değerleri belirlenir. Ani tepe değerler ortalama üzerine değerlendirilir.
- Harmonik seviyesi: THD değeri yüksekse Bu sistemin harmonik filtreleme kapasitesi de boyutlandırmaya dahil edilir. Yüksek harmonikli sistemlerde SVG kapasitesi daha büyük seçilir.
- Mevcut pano uyumu: Mevcut kondansátör sistemin kapasitesi SVG kapasitesiyle toplandığında tesisin maksimum reaktif ihtiyacını karşılamalıdır. Hibrit sistemde doğru güç dağılımı nemli.
- Genışletilebilirlik: Modüler SVG sistemleri ileride kapasite artırımına olanak tanır. Birden fazla SVG ünitesi paralel bağlanarak kompanzasyon gülüştürülr. Bu özellik tesisin büyüme planları açısından önemli avantaj sağlar.
Bu teknoloji, reaktif güç yönetiminde yeni bir standart belirler. Kademesiz çalışma, rezonans riski olmaması, harmonik filtreleme ve mevcut sisteme kolay entegrasyon özellikleri bir arada değerlendirildiğinde SVG kompanzasyon sistemi özellikle dinamik yük profiline sahip tesisler için tek doğru tercih haline gelir.
Elektronik kompanzasyon veya klasik kondansátörlü sistem kullanan tesislerde mevcut altyapıya SVG eklenmesi çoğu durumda yeterlidir. Tüm sistemin yenilenmesi gerekmez. Bu esneklik SVG'yi hem teknik hem ekonomik açıdan güçlü bir seçenek haline getirir.
