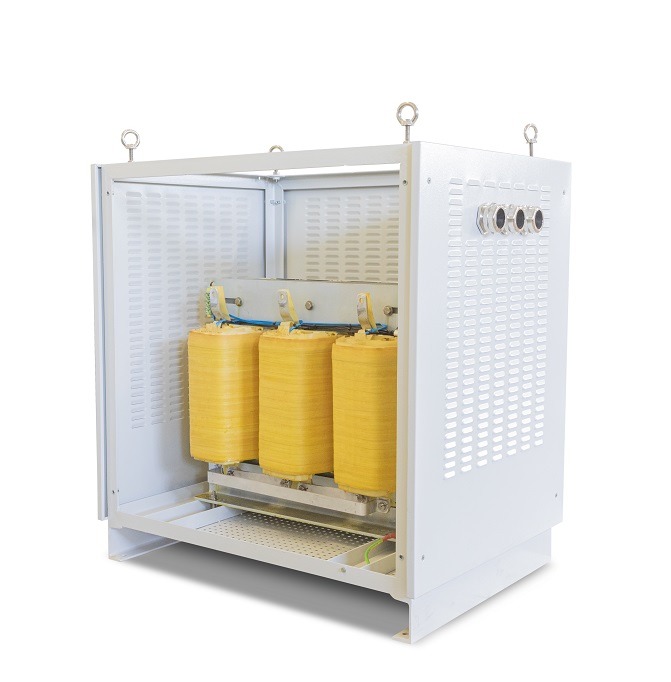

Su Soğutmalı Trafo Nedir?
Su soğutmalı trafo, transformátör içinde oluşan ısının bir su devresi aracılığıyla dışarı atıldığı yüksek performanslı bir güç transformátörü türüdür. Hava soğutmanın yetersiz kaldığı durumlarda, özellikle yüksek güç yoğunluğu gerektiren ve kapalı alanlarda kurulu tesislerde tercih edilir. Elektrik enerjisi aktarımı sırasında transformátör çekirdeği ve sargılarında ısı açığa çıkar. Bu ısının kontrol altında tutulması hem verimlilik hem de güvenlik açısından zorunludur.
Su soğutmalı trafo, suyun yüksek ısı taşıma kapasitesinden yararlanarak bu sorunu çözer. Suyun ısı taşıma kapasitesi havanın yaklaşık 3.500 katıdır. Bu fark özellikle yüksek güçlü sistemlerde belirleyici olur. Su soğutmalı transformatör, metro, tünel, gemi makine dairesi, çelik fabrikası ve veri merkezi gibi zorlu çevre koşullarında çalışan tesislerde yaygın olarak kullanılır. Kapalı alanlarda dış ortama ısı vermeden çalışabilmesi bu sistemin en önemli avantajlarından biridir.
Su Soğutmalı Trafoda Isı Nasıl Uzaklaştırılır?
Transformátörde ısı iki kaynaktan üretilir: bakır kayıpları (I²R) ve demir kayıpları. Bu ısının kontrol altında tutulaması izolasyon malzemelerini hızla yaşlandırır. Genel kural olarak sargı sıcaklığındaki her 8 santigrat derecelik artış trafo ömrünü yarıya indirir. Su soğutmalı trafo, bu ısıyı suyun yüksek özgül ısı kapasitesinden yararlanarak havadan çok daha hızlı ve etkili biçimde uzaklaştırır. Su soğutmalı sistemler iki temel tipte üretilir:
OFWF Tipinde Yağ-Su Isı Eşancörü
OFWF (Oil Forced Water Forced) tipinde trafo içindeki ısınan yağ bir pompa yardımıyla zorla sirkülasyona sokulur. Yağ, dış bir yağ-su ısı eşancörüne yönlendirilir. Bu eşancör içinde kapalı devre soğutma suyuyla ısı alışverişi gerçekleşir ve soğuyan yağ trafo kazanına geri döner. Su ile yağ hiçbir zaman doğrudan temas etmez; tüm transfer eşancör yüzeyi üzerinden gerçekleşir. Bu sayede yağ kirlenmesi ve su karışması riski tamamen ortadan kalkar. OFWF tipi, büyük güç transformátörlerinde en yaygın tercih edilen su soğutma yöntemidir. Yüksek soğutma kapasitesi sunar, kompakt boyutludur ve işletme sırasında gürültü üretmez.
ODWF Tipinde Yağın Nüveye Yönlendirilmesi
ODWF (Oil Directed Water Forced) tipinde pompayla zorla sirkülasyona sokulan yağ, önceden tasarlanmış kanallar aracılığıyla doğrudan nüveye ve bobinlere yönlendirilir. Soğuk yağ, transformátörün en yüksek ısı üreten bölgelerine temas ederek ısıyı doğrudan devralır. Ardından ısı eşancöründe su ile soğutularak devreye geri döner. ODWF tipi, soğuk yağın doğrudan ısı kaynağına temas etmesi sayesinde OFWF tipine kıyasla daha yüksek soğutma verimi sağlar. 100 MVA ve üzeri kapasitelerde ODWF soğutma standart uygulama haline gelmiştir.
Hava Soğutmalıya Göre Ne Zaman Tercih Edilmeli?
Hava soğutmalı trafolar standart dış mekan ve düşük güç uygulamaları için yeterli olabilir. Ancak aşağıdaki koşullardan biri ya da birkaçı gerçekleştiğinde su soğutmalı trafo tek geçerli seçenek haline gelir:
- Kapalı ve havalandırması kısıtlı alanlar: Metro istasyonları, tren tünelleri, gemi makine daireleri ve yeraltı tesislerinde dış ortama ısı vermek mümkün değildir. Su soğutmalı sistemler ısıyı kapalı bir su devresi aracılığıyla dış ortamı ısıtmadan uzaklaştırır.
- Yüksek güç yoğunluklu uygulamalar: Aynı fiziksel hacimde daha fazla güç aktarımı gerektiğinde bu sistem vazgeçilmez olur. Suyun ısı taşıma kapasitesi havanın 3.500 katıdır. Bu fark, kompakt boyutta yüksek güç aktarımı sağlayan transformátör tasarımını mümkün kılar.
- Gürültü kısıtı olan ortamlar: Fan sistemleri içeren hava soğutmalı trafolar mekanik gürültü üretir. Bu sistemler fan gerektirmediğinden hastane, veri merkezi ve kentsel alanlarda sessiz çalışır.
- Sürekli tam yük altında çalışan sistemler: Kesintisiz tam yük operasyonunda hava soğutmalı sistemlerin ısı uzaklaştırma kapasitesi sınıra ulaşabilir. Bu sistem, ağır çalışma koşullarında bile sargı sıcaklığını karallı biçimde korur.
- Ağır sanayi tesisleri: Çelik üretimi, aliminyum döküm, madencilik ve büyük petrokimya tesislerinde kullanılan yüksek güçlü trafolar su soğutmalı olarak tasarlanır. Bu sektörlerde trafonun sürekli ve güvenilir çalışması üretim süreklilik açısından kritik önem taşır.
Seçimde Dikkat Edilmesi Gereken Parametreler
Seçim yalnızca güç kapasitesi üzerinden yapılamaz. Yanlış parametre seçimi soğutma yetersizliğine, erken arızaya ve yüksek bakım maliyetine yol açar. Aşağıdaki parametreler sistemin uzun ömürlü ve verimli çalışmasını doğrudan etkiler:
- Su kalitesi ve debi: Soğutma suyu eşancör içinde kireç ve korozyon oluşturmayacak nitelikte olmalıdır. Kapalı devre sistemlerde antifriz karışımı ve inhibitör kullanımı korozyon riskini minimize eder. Açık devre sistemlerde su kalite analizi ve filtrasyon uygulaması zorunludur. Su debisi, trafonun maksimum ısı kaybını karşılayacak düzeyde hesaplanmalıdır.
- Kapalı devre mi, açık devre mi: Kapalı devre sistemler bakteri üremesi ve korozyon açısından çok daha güvenlidir. Açık devre sistemler ilk kurulum maliyetini düşürür; ancak uzun vadede daha yoğun bakım gerektirir. Su kaynağı ve tesisin altyapısına göre doğru sistem tipi belirlenir.
- Pompa ve eşancör boyutlandırması: Yağ pompası ve su-yağ ısı eşancörü trafonun maksimum kayp değerine göre boyutlandırılmalıdır. Eksik kapasiteli pompa veya eşancör soğutma yetersizliğine ve trafo arızasına doğrudan yol açar. Kritik tesislerde yedek pompa konfigürasyonu standart uygulama olmalıdır.
- Donma riski yönetimi: Dış ortama maruz kalan su borularında donma riski göz ardı edilemez. Kapalı devrelerde glikol karışımı bu riski ortadan kaldırır. Açık devrelerde boru hattı ısıtma ve drenaj sistemleri planlanmalıdır.
- Bakım erişimi ve işletme kolaylığı: Su devresindeki vana, bağlantı noktası ve eşancörler periyodik bakım için kolay ulaşılabilir konumda tasarlanmalıdır. Bakım sürelerinin uzaması üretim sektöründe ciddi maliyetlere dönüşebilir.
- IEC standartlarına uyum: Bu sistemler IEC 60076 serisi standartlarına göre tasarlanmalı, test edilmeli ve belgelenmelidir. Su basıncı eşancörün teknik özelliklerinde tanımlanan sınır değerlerin altında tutulmalıdır. IEC uyumlu sistemler denetim, sigorta ve proje kabul süreçlerinde büyük avantaj sağlar.
Doğru parametrelerle seçilip kurulan bu sistem uzun ömürlü, yüksek verimli ve düşük işletme maliyetli çalışır. Elektronik kompanzasyon sistemleriyle entegre çalıştırıldığında tesisin enerji kalitesi ve toplam verimliliği önemli ölçüde artar.
Bu sistemin toplam sahip olma maliyeti, ilk yatırımın ötesinde değerlendirilmelidir. Enerji tasarrufu, düşük bakım sıklığı ve uzatılmış transformátör ömrü göz önüne alındığında, doğru seçilmiş su soğutmalı sistem orta ve uzun vadede hava soğutmalı alternatiflere kıyasla çok daha ekonomik çalışır. Özellikle 24 saat kesintisiz çalışan endüstriyel tesislerde bu maliyet avantajı belirgin biçimde ortaya çıkar.
Sistem seçimi ve kurulumu konusunda uzman mühendislik desteği almak kritik önem taşır. Tesisin özel koşulları, soğutma ihtiyacı, mevcut su altyapısı ve çalışma profili birlikte analiz edilerek doğru sistem tasarımı oluşturulmalıdır. SVG kompanzasyon ve elektronik kompanzasyon sistemleriyle birlikte planlanan entegre enerji yönetimi, hem işletme güvenilirliğini hem de enerji verimliliğini en üst düzeye taşır.
