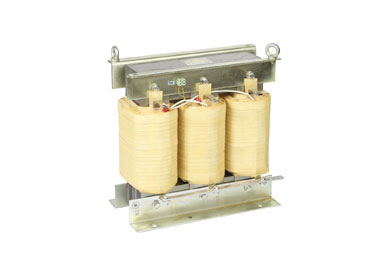

Şönt Reaktör Nedir?
Şönt reaktör, elektrik sistemlerinde özellikle uzun iletim hatları ve yüksek gerilimli şebekelerde oluşan kapasitif etkinin dengelenmesi amacıyla kullanılan endüktif bir ekipmandır. Temel görevi, sistemde ihtiyaç fazlası olarak ortaya çıkan kapasitif reaktif güç miktarını azaltmak ve gerilim seviyesinin daha kararlı tutulmasına yardımcı olmaktır. Bu yönüyle şönt reaktörler, enerji iletim altyapısında gerilim kontrolü ve reaktif güç yönetimi açısından önemli bir role sahiptir.
Bir şönt reaktör, sisteme paralel bağlanarak endüktif reaktif güç çeker. Özellikle düşük yük koşullarında uzun kablo ve iletim hatlarının kapasitif karakteri nedeniyle gerilim seviyesinde artış görülebilir. Reaktör devreye alındığında bu kapasitif etkinin bir bölümü dengelenir ve sistemin daha kararlı çalışmasına katkı sağlanır.
Şönt reaktörlerin kullanım amacı yalnızca gerilim düşürmek değildir. Asıl hedef, sistemdeki reaktif güç dengesini kontrol altında tutmak ve hatların, transformatörlerin ve diğer ekipmanların gereksiz elektriksel zorlanmaya maruz kalmasını önlemeye yardımcı olmaktır. Bu nedenle seçim ve boyutlandırma yapılırken sistem gerilimi, hat uzunluğu, kapasitif yük ve işletme koşulları birlikte değerlendirilmelidir.
Şönt Reaktör Nasıl Çalışır?
Şönt reaktörün çalışma prensibi endüktif reaktans oluşturmasına dayanır. Alternatif akım sistemine paralel bağlanan reaktör, şebekeden endüktif reaktif güç çeker. Bu etki, hattın veya kablo sisteminin oluşturduğu kapasitif reaktif gücün dengelenmesini sağlar.
Uzun iletim hatları ve yer altı kabloları elektriksel olarak kapasitif özellik gösterebilir. Hat yükü azaldığında veya boşta çalıştığında bu kapasitif etki daha belirgin hâle gelir ve sistem geriliminin yükselmesine neden olabilir. Şönt reaktör bu durumda endüktif karakter oluşturarak gerilim yükselmesinin sınırlandırılmasına katkıda bulunur.
Reaktörün çektiği reaktif güç miktarı, sistem gerilimi ve reaktans değeriyle doğrudan ilişkilidir. Bu nedenle doğru boyutlandırılmamış bir ekipman beklenen dengeleme etkisini sağlayamayabilir veya gereğinden fazla endüktif reaktif güç tüketebilir.
Çalışma sırasında reaktörün sıcaklığı, akımı ve gerilim değerleri düzenli olarak izlenmelidir. Sistemin yük koşulları değiştikçe reaktif güç ihtiyacı da değişebileceği için sabit veya anahtarlanabilir reaktör çözümleri uygulamanın özelliklerine göre değerlendirilebilir.
Şönt Reaktör Neden Kapasitif Reaktif Gücü Dengeler?
Uzun enerji iletim hatları ve özellikle uzun kablo sistemleri, yapıları gereği kapasitif özellik gösterebilir. Bu kapasitif yapı, sisteme reaktif güç üretir. Yük seviyesinin düşük olduğu dönemlerde tüketilen aktif güç azalırken hattın oluşturduğu kapasitif etki devam eder ve bu durum şebekedeki reaktif güç dengesini bozabilir.
Şönt reaktör endüktif karaktere sahip olduğu için kapasitif etkinin ters yönünde reaktif güç tüketir. Böylece sistemde oluşan fazla kapasitif reaktif güç azaltılır. Bu dengeleme sayesinde güç faktörünün ve gerilim seviyesinin daha kontrollü tutulması mümkün hâle gelir.
Kapasitif etkinin yüksek olduğu sistemlerde yalnızca gerilim artışı değil, ekipmanların gereksiz reaktif yük altında çalışması da söz konusu olabilir. Özellikle transformatörler ve anahtarlama ekipmanları bu durumdan etkilenebilir. Reaktif gücün dengelenmesi, sistemdeki elektriksel zorlanmanın azaltılmasına katkı sağlar.
Ancak kullanılacak reaktör gücü sistem ihtiyacına göre belirlenmelidir. Gereğinden yüksek endüktif reaktif güç oluşturulması bu kez sistemin endüktif karaktere kaymasına neden olabilir. Bu nedenle kapasitif ve endüktif reaktif güç arasındaki denge doğru hesaplanmalıdır.
Gerilim Yükselmesinin Sınırlandırılmasında Şönt Reaktörün Görevi Nedir?
Uzun iletim hatlarında düşük yük koşullarında hat sonu geriliminin yükselmesi görülebilir. Özellikle yüksek gerilimli ve uzun mesafeli iletim sistemlerinde bu durum daha belirgin hâle gelir. Hat kapasitansının oluşturduğu şarj akımı, sistemde kapasitif reaktif güç meydana getirerek gerilim seviyesini yukarı taşıyabilir.
Şönt reaktör devreye alındığında endüktif reaktif güç çekerek bu kapasitif etkinin bir bölümünü karşılar. Böylece gerilim yükselmesinin sınırlandırılmasına yardımcı olur. Sistem geriliminin daha kontrollü tutulması hem enerji kalitesi hem de bağlı ekipmanların güvenilirliği açısından önemlidir.
Gerilim kontrolü özellikle düşük yük dönemlerinde daha kritik hâle gelir. Yüksek yük altında hattın elektriksel davranışı farklılaşırken düşük yükte kapasitif etki daha baskın olabilir. Bu nedenle bazı sistemlerde reaktörler işletme koşullarına bağlı olarak devreye alınıp çıkarılabilir.
Gerilim yükselmesinin tek nedeni kapasitif etki olmadığı için değerlendirme yalnızca reaktör üzerinden yapılmamalıdır. Şebeke yapısı, yük durumu, transformatör kademeleri ve üretim koşulları da birlikte incelenmelidir. Reaktör uygulaması sistem analizinin bir parçası olarak ele alınmalıdır.
Şönt Reaktör Hangi Elektrik Sistemlerinde Kullanılır?
Şönt reaktörler en yaygın olarak uzun enerji iletim hatlarında ve yüksek gerilim sistemlerinde kullanılır. Hat uzunluğu arttıkça kapasitif etki de artabileceği için düşük yük koşullarında gerilim kontrolü daha önemli hâle gelir. Bu tür sistemlerde reaktörler hattın belirli noktalarına veya trafo merkezlerine bağlanabilir.
Uzun yer altı veya deniz altı kablo sistemleri de önemli kullanım alanlarından biridir. Kabloların kapasitif karakteri havai hatlara göre daha belirgin olabilir. Bu nedenle kablo uzunluğu arttıkça reaktif güç kompanzasyonu ihtiyacı da artabilir.
Trafo merkezlerinde şebekenin kapasitif karakterini dengelemek amacıyla da şönt reaktör kullanılabilir. Sistem yükünün gün içerisinde veya mevsimsel olarak büyük ölçüde değiştiği tesislerde gerilim kontrolü açısından bu ekipmanlardan yararlanılabilir.
Yenilenebilir enerji santrallerinin şebekeye bağlandığı bazı uygulamalarda da reaktif güç yönetimi önemli hâle gelebilir. Ancak her sistemin elektriksel yapısı farklı olduğu için şönt reaktör gereksinimi yük akışı ve reaktif güç analizleri sonucunda belirlenmelidir.
Şönt Reaktör ile Harmonik Filtre Reaktörü Arasındaki Fark Nedir?
Şönt reaktör ile harmonik filtre reaktörü benzer şekilde endüktif yapıya sahip olsa da kullanım amaçları farklıdır. Şönt reaktörün temel görevi sistemdeki kapasitif reaktif gücü dengelemek ve gerilim yükselmesini sınırlamaya yardımcı olmaktır. Harmonik filtre reaktörü ise kondansatörlerle birlikte çalışarak belirli harmonik frekanslara karşı sistem davranışını kontrol etmek amacıyla kullanılır.
Harmonik filtre uygulamalarında reaktör ve kondansatör birlikte belirli bir rezonans frekansına göre tasarlanır. Bu yapı harmonik akımların sistem üzerindeki etkisini azaltmayı amaçlar. Şönt reaktörde ise temel hedef harmonik filtreleme değil, reaktif güç ve gerilim kontrolüdür.
Bağlantı yapıları da uygulamaya göre farklılık gösterebilir. Şönt reaktör doğrudan şebekeye paralel bağlanırken harmonik filtre reaktörü genellikle kondansatör grubuyla birlikte kompanzasyon veya filtre devresinin parçası olarak görev yapar.
Bu nedenle iki ürün yalnızca “reaktör” olmaları nedeniyle birbirinin yerine kullanılmamalıdır. Sistem ihtiyacının kapasitif reaktif güç dengeleme mi yoksa harmonik kontrolü mü olduğu doğru şekilde belirlenmelidir.
Şönt Reaktör Gücü Nasıl Belirlenir?
Şönt reaktör gücünün belirlenmesinde ilk olarak sistemde oluşan kapasitif reaktif güç miktarı hesaplanmalıdır. Hat veya kablo uzunluğu, çalışma gerilimi ve elektriksel parametreler bu hesaplamanın temelini oluşturur. Özellikle boşta veya düşük yükte oluşan reaktif güç miktarı değerlendirmede önemlidir.
Sistem gerilimi de doğrudan dikkate alınmalıdır. Reaktörün nominal gerilimi bağlanacağı şebekeye uygun olmalı ve izolasyon seviyesi sistem gereksinimlerini karşılamalıdır. Aynı zamanda beklenen sürekli çalışma akımı da seçim sırasında değerlendirilmelidir.
Reaktör gücü belirlenirken sistemin farklı yük koşulları incelenmelidir. Yalnızca tek bir işletme noktasına göre yapılan seçim, değişken yük yapısına sahip sistemlerde yeterli olmayabilir. Bu nedenle maksimum ve minimum yük koşulları ile gerilim profilleri birlikte analiz edilmelidir.
Gereğinden düşük güçte seçilen bir şönt reaktör kapasitif etkinin yeterince dengelenmesini sağlayamayabilir. Aşırı büyük seçilen ekipman ise sistemi gereğinden fazla endüktif hâle getirebilir. Bu nedenle şönt reaktör seçimi, şebeke analizi, reaktif güç ihtiyacı, gerilim seviyesi ve çalışma senaryoları birlikte değerlendirilerek yapılmalıdır.
