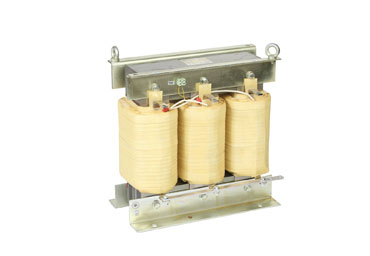

Şönt Reaktör ile Seri Reaktör Arasındaki Fark Nedir?
Şönt reaktör ile seri reaktör arasındaki temel fark, elektrik sistemine bağlanma biçimleri ve üstlendikleri görevlerdir. Şönt reaktör, şebekeye paralel bağlanarak endüktif reaktif güç tüketir ve özellikle kapasitif reaktif gücün dengelenmesinde kullanılır. Seri reaktör ise elektrik devresine seri bağlanarak akım yoluna endüktif empedans ekler. Bu sayede uygulamaya bağlı olarak akım sınırlama, geçici akım değişimlerini azaltma veya harmonik filtreleme gibi görevler üstlenebilir.
Her iki ekipman da endüktans özelliğinden yararlanmasına rağmen elektrik sistemindeki etkileri aynı değildir. Şönt reaktörler özellikle uzun iletim hatları, kablo sistemleri ve kapasitif reaktif gücün yüksek olduğu tesislerde gerilim kontrolüne katkı sağlarken seri reaktörler akımın kontrol edilmesi gereken devrelerde kullanılır. Bu nedenle reaktör seçimi yapılırken yalnızca güç ve gerilim değerleri değil, ekipmanın devrede gerçekleştirmesi beklenen işlev de dikkate alınmalıdır.
Şönt ve Seri Reaktörler Devreye Nasıl Bağlanır?
Şönt reaktörler elektrik şebekesine paralel olarak bağlanır. Bu bağlantı biçiminde reaktör, bağlı bulunduğu bara veya hat üzerinden endüktif reaktif güç çeker. Özellikle düşük yük koşullarında kapasitif karakter gösteren elektrik sistemlerinde şönt reaktör kullanılarak reaktif güç dengesi düzenlenebilir. Paralel bağlantı sayesinde reaktör, ana yük akımının tamamını taşımadan şebekenin reaktif güç dengesine etki eder.
Şönt bağlantının önemli özelliklerinden biri, reaktörün sistem gerilimine doğrudan maruz kalmasıdır. Bu nedenle ekipmanın yalıtım seviyesi, anma gerilimi ve endüktif reaktif güç kapasitesi uygulamanın gereksinimlerine uygun belirlenmelidir. Sabit bağlı veya anahtarlanabilir olarak tasarlanan şönt reaktörler, şebekenin farklı çalışma koşullarında ihtiyaç duyduğu endüktif reaktif gücün karşılanmasında kullanılabilir.
Seri reaktörlerde ise bağlantı doğrudan akım yolu üzerinde gerçekleştirilir. Reaktör, bağlı olduğu devreden geçen akımı taşır ve endüktif reaktansı nedeniyle akım değişimlerine karşı empedans oluşturur. Bu özellik, özellikle kısa devre akımlarının sınırlandırılması veya belirli elektriksel geçici olayların etkilerinin azaltılması gereken uygulamalarda önem kazanır. Seri bağlantı sonucunda reaktör üzerinde akıma bağlı bir gerilim düşümü meydana gelir.
Seri reaktörün konumu kullanım amacına göre değişebilir. Motor sürücü girişlerinde, güç elektroniği uygulamalarında, kondansatör banklarında veya orta gerilim sistemlerinde farklı tasarım özelliklerine sahip seri reaktörler kullanılabilir. Dolayısıyla seri bağlantı tek başına ekipmanın görevini tanımlamaz. Reaktörün endüktans değeri, akım taşıma kapasitesi, termal dayanımı ve devredeki diğer bileşenlerle ilişkisi birlikte değerlendirilmelidir.
Reaktif Güç Kontrolünde Görevleri Nasıl Farklılaşır?
Şönt reaktörün reaktif güç kontrolündeki temel görevi, elektrik sistemindeki kapasitif reaktif güç fazlalığını dengelemektir. Uzun kablo hatları ve düşük yük altında çalışan iletim sistemleri, kapasitif özellikleri nedeniyle şebekeye reaktif güç sağlayabilir. Bu durum belirli işletme koşullarında gerilim yükselmesine katkıda bulunabilir. Şönt reaktör ise endüktif reaktif güç tüketerek söz konusu kapasitif etkiyi azaltmaya yardımcı olur.
Bu çalışma biçimi, özellikle yük seviyesinin düşük olduğu ancak hat veya kablo kapasitansının önemli seviyede bulunduğu sistemlerde değerlidir. Şönt reaktörün tükettiği reaktif güç, bağlı olduğu gerilimin karesiyle ilişkili olduğundan gerilim değişimleri ekipmanın reaktif güç tüketimini de etkiler. Bu nedenle reaktör kapasitesi belirlenirken sistemin farklı yük ve gerilim koşulları dikkate alınmalıdır.
Seri reaktörlerin reaktif güç kontrolündeki rolü ise bağlantı amacına bağlıdır. Seri reaktör, üzerinden geçen akıma bağlı olarak endüktif reaktif güç tüketir ve devrenin toplam empedansını değiştirir. Ancak her seri reaktör doğrudan reaktif güç kompanzasyonu amacıyla kullanılmaz. Örneğin kısa devre akımını sınırlamak için yerleştirilen bir reaktörün temel görevi, sistemin arıza koşullarındaki akım seviyesini kontrol etmektir.
Kompanzasyon sistemlerinde kondansatörlerle seri bağlanan harmonik filtre reaktörleri ise farklı bir uygulama oluşturur. Bu reaktörler, kondansatörlerle birlikte belirli bir frekans karakteristiğine sahip devre meydana getirir. Böylece harmonik koşullarının kondansatörler üzerindeki etkilerinin yönetilmesine ve uygun tasarımlarda rezonans riskinin azaltılmasına katkı sağlar. Ancak bu kullanımda reaktörün endüktansı ile kondansatörün kapasitansı birlikte hesaplanmalıdır. Yalnızca reaktörün gücüne bakılarak sistemin reaktif güç davranışı belirlenemez.
Akım Sınırlama ve Gerilim Kontrolü Açısından Ne Gibi Farklar Bulunur?
Akım sınırlama açısından seri reaktörler daha doğrudan bir işleve sahiptir. Devreye seri bağlanan endüktans, alternatif akıma karşı reaktans oluşturur. Bu reaktans, sistemin toplam empedansını artırarak belirli çalışma ve arıza koşullarında akımın sınırlandırılmasına yardımcı olabilir. Özellikle kısa devre akımının mevcut koruma ekipmanlarının kapasitesini aşabileceği sistemlerde akım sınırlama reaktörleri değerlendirilebilir.
Bununla birlikte seri reaktör kullanımı normal işletme koşullarında da gerilim düşümüne neden olabilir. Bu nedenle akım sınırlama performansı ile kabul edilebilir gerilim düşümü arasında uygun bir tasarım dengesi kurulmalıdır. Reaktörün empedansının gereğinden yüksek seçilmesi, normal çalışma sırasında gerilim kalitesini ve yüklerin besleme koşullarını olumsuz etkileyebilir. Seçim aşamasında sistemin kısa devre seviyesi, yük akımı ve izin verilen gerilim düşümü birlikte hesaplanmalıdır.
Şönt reaktörlerde ise temel amaç, ana akım yoluna seri empedans eklemek değildir. Paralel bağlı reaktör, endüktif reaktif güç tüketerek özellikle kapasitif karakterli sistemlerde gerilim yükselmesinin sınırlandırılmasına katkıda bulunur. Uzun iletim hatlarının hafif yüklü çalışması sırasında ortaya çıkabilen gerilim yükselmeleri, şönt reaktörlerin kullanılabileceği durumlardan biridir.
Gerilim kontrolünde şönt reaktörün etkisi, şebekenin kısa devre gücüne, reaktif güç dengesine ve bağlı bulunduğu noktaya göre değişir. Bu nedenle aynı reaktör kapasitesi farklı elektrik sistemlerinde aynı gerilim değişimini oluşturmayabilir. Seri reaktörler de gerilim üzerinde etkili olabilir ancak bu etki çoğunlukla akımın oluşturduğu gerilim düşümü ve devre empedansındaki değişim üzerinden gerçekleşir. Dolayısıyla iki ekipmanın gerilim kontrolündeki işlevleri birbirinin doğrudan alternatifi değildir.
Şönt ve Seri Reaktörler Hangi Uygulamalarda Kullanılır?
Şönt reaktörler, kapasitif reaktif gücün kontrol edilmesi gereken elektrik sistemlerinde kullanılır. Uzun enerji iletim hatları, yer altı kablo sistemleri ve düşük yük koşullarında kapasitif etki gösteren şebekeler bu uygulamalar arasında yer alır. Özellikle hatların hafif yüklü veya yüksüz çalıştığı dönemlerde kapasitif reaktif gücün gerilim üzerindeki etkisinin sınırlandırılması amacıyla şönt reaktörlerden yararlanılabilir.
Endüstriyel tesislerde de kapasitif reaktif güç fazlalığının bulunduğu durumlarda uygun kapasitede şönt reaktör kullanımı değerlendirilebilir. Ancak ekipmanın seçimi yalnızca tesisin toplam gücüne göre yapılmamalıdır. Reaktif güç ölçümleri, yük profili, şebeke gerilimi ve mevcut kompanzasyon sisteminin özellikleri birlikte incelenmelidir. Böylece ihtiyaç duyulan endüktif reaktif güç belirlenerek aşırı veya yetersiz kompanzasyon riskinin azaltılması hedeflenir.
Seri reaktörler ise daha geniş bir uygulama çeşitliliğine sahiptir. Orta gerilim dağıtım sistemlerinde kısa devre akımlarının sınırlandırılması, motor sürücülerde akım değişimlerinin kontrol edilmesi ve kondansatör banklarında harmonik etkilerinin yönetilmesi bu kullanım alanlarından bazılarıdır. Ancak bu uygulamaların her birinde farklı elektriksel ve termal özelliklere sahip reaktör tasarımları gerekir.
Örneğin motor sürücü girişinde kullanılan hat reaktörü ile kondansatör bankına bağlanan harmonik filtre reaktörü aynı amaçla çalışmaz. Hat reaktörü giriş akımının davranışını ve belirli geçici etkileri yönetmeye yardımcı olurken harmonik filtre reaktörü kondansatörle birlikte oluşturduğu devrenin frekans karakteristiğini belirler. Benzer şekilde orta gerilim sistemlerinde kullanılan akım sınırlama reaktörleri, yüksek arıza akımlarına karşı uygun elektromekanik dayanım gerektirir.
Bu nedenle şönt veya seri reaktör tercihi yapılırken öncelikle elektrik sisteminde çözülmesi gereken problem tanımlanmalıdır. Kapasitif reaktif güç fazlalığının dengelenmesi ve buna bağlı gerilim yükselmelerinin kontrol edilmesi gerekiyorsa şönt reaktörler değerlendirilir. Akım sınırlama, devre empedansının düzenlenmesi veya belirli harmonik filtreleme uygulamaları söz konusu olduğunda ise uygun özelliklere sahip seri reaktörler kullanılır. Doğru seçim, ekipmanın bağlantı biçiminin yanı sıra elektriksel değerlerinin ve çalışma koşullarının da sistem gereksinimleriyle uyumlu olmasına bağlıdır.
