Reaktör vs. Aktif Harmonik Filtre (AHF): Harmonik Kirlilikle Mücadelede En Doğru Strateji

Endüstriyel tesislerde dijitalleşme ve otomasyon arttıkça, enerji kalitesi problemleri de şekil değiştirmektedir. Eskiden sadece voltaj düşümü veya kesintilerle mücadele edilirken, günümüzde çok daha sinsi bir problemle karşı karşıyayız: Harmonikler. Sürücüler (VSD), LED aydınlatmalar, UPS sistemleri ve ark ocakları gibi lineer olmayan yüklerin şebekede yarattığı kirlilik, hem enerji kayıplarına hem de pahalı ekipman arızalarına yol açmaktadır.

Elektra Elektronik olarak sahadaki gözlemlerimiz, işletmelerin sıklıkla şu ikilemde kaldığını gösteriyor: "Harmonik filtre reaktörü (pasif çözüm) mü kullanmalıyım, yoksa Aktif Harmonik Filtre (AHF) yatırımı mı yapmalıyım?" Bu sorunun tek bir cevabı yoktur; cevap, tesisinizin yük profiline, bütçenize ve hedeflediğiniz enerji kalitesi standartlarına göre değişir. Bu yazımızda, pasif filtre vs aktif filtre karşılaştırmasını teknik detaylarıyla inceleyecek ve tesisiniz için en doğru stratejiyi belirlemenize yardımcı olacağız.

Harmonik Filtre Reaktörlerinin Çalışma Prensibi ve Koruma Sınırları

Harmonik filtre reaktörleri, endüstrinin en eski ve en güvenilir enerji kalitesi iyileştirme bileşenlerinden biridir. Temel olarak, kondansatör grupları ile seri olarak bağlanan endüktif bobinlerdir.

Çalışma prensibi şöyledir: Kondansatörler doğası gereği yüksek frekanslı akımları (harmonikleri) üzerine çekme eğilimindedir. Eğer bir koruma (reaktör) yoksa, kondansatörler aşırı ısınır ve patlar. Reaktörler, belirli bir rezonans frekansına (genellikle 189Hz veya 210Hz gibi) ayarlanarak, harmonik akımlarının kondansatör üzerine akmasını engeller. Biz buna "Detuned (Rezonans Engelleyici) Kompanzasyon" adını veririz.

Ancak harmonik filtre reaktörlerinin sınırları vardır:

Pasif Yapı: Sadece tasarlandıkları frekans aralığında etkilidirler. Şebeke frekansındaki kaymalara veya farklı harmonik bileşenlerine (örneğin 3. veya 7. harmonik dışındaki ara harmoniklere) tepki veremezler.
Kısmi Filtreleme: Reaktörler harmonikleri tamamen yok etmez; sadece belirli bir oranda sönümler ve rezonansı önler. THDi (Toplam Harmonik Akım Bozulması) değerini %35-40 seviyelerinden %15-20 seviyelerine çekebilirler, ancak hassas cihazların istediği %5 seviyesine indirmekte zorlanırlar.
Aşırı Yük Riski: Eğer tesisteki harmonik seviyesi reaktörün tasarım sınırlarını aşarsa, reaktör doyuma ulaşabilir ve koruma işlevini yitirebilir.

Aktif Harmonik Filtre (AHF) Teknolojisi: Dinamik Akım Enjeksiyonu Nasıl Çalışır?

Aktif harmonik filtre teknolojisi, pasif çözümlerden tamamen farklı, çok daha gelişmiş bir mühendislik yaklaşımı sunar. AHF'yi, elektrik şebekesi için çalışan bir "gürültü önleyici kulaklık" (noise-cancelling headphones) gibi düşünebilirsiniz.

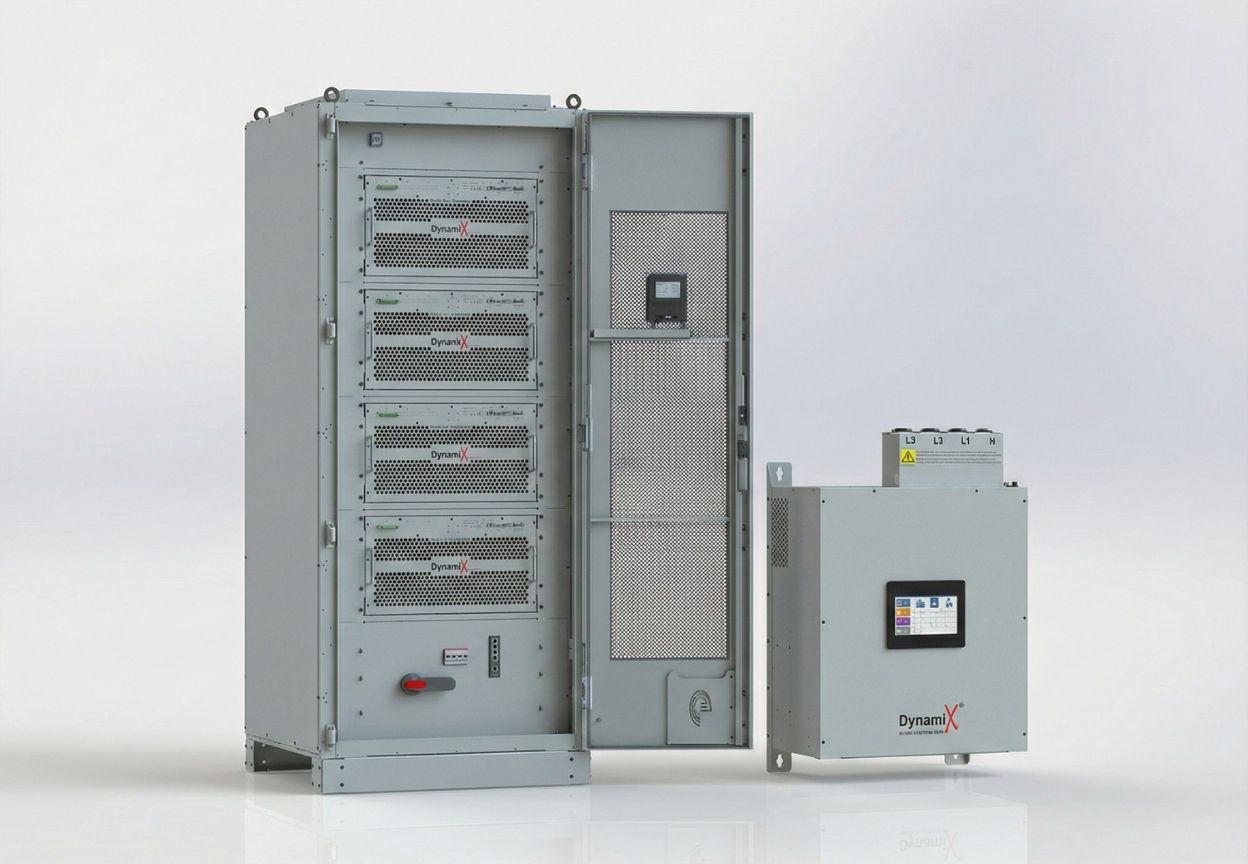

Çalışma Prensibi: Elektra Elektronik’in ActiveEQ gibi gelişmiş AHF sistemleri, şebekeden çekilen akımı mikrosaniyeler mertebesinde sürekli izler. Yükün çektiği kirli (harmonikli) dalga formunu analiz eder ve bu kirliliğin tam tersi fazda (180 derece zıt) bir "anti-harmonik" akım üretir.

Bu dinamik akım enjeksiyonu sayesinde:

Şebekedeki harmonik dalga ile AHF’nin ürettiği zıt dalga birbirini sönümler.
Şebeke tarafına (trafoya) sadece temiz, sinüs formunda bir akım yansır.
Sistem sadece harmonikleri temizlemekle kalmaz, aynı zamanda ultra hızlı reaktif güç kompanzasyonu ve dengesizlik (unbalance) düzeltmesi de yapar.

Pasif Çözümlerin (Reaktör) Yetersiz Kaldığı Durumlar: Değişken Yük Profilleri

Pasif filtre vs aktif filtre kararında en belirleyici faktör "Yük Değişkenliği"dir. Pasif filtreler (reaktörler), genellikle tam yükte veya sabit yükte en iyi performansı verecek şekilde tasarlanır.

Ancak günümüz endüstrisinde yükler sabit değildir:

Değişken Hızlı Sürücüler (VSD) sürekli hız değiştirir.
Punta kaynak makineleri anlık devreye girip çıkar.
Vinçler ve asansörler düzensiz yük çeker.

Bu tip değişken yük profilleri söz konusu olduğunda pasif filtreler yetersiz kalır. Örneğin, yük %20 seviyesine düştüğünde, pasif filtre "aşırı kompanzasyon" (over-compensation) yaparak sisteme kapasitif yük basabilir ve voltajı yükseltebilir. Oysa aktif harmonik filtre, yük %10 da olsa, %100 de olsa aynı hassasiyetle çalışır. Yükün değişim hızına 1 milisaniyeden kısa sürede tepki vererek filtreleme dozajını anlık olarak ayarlar. Bu dinamik yapı, robotik üretim hatları ve otomotiv sektörü gibi hassas tesisler için tek geçerli çözümdür.

THDi ve THDv Değerlerini %5'in Altına İndirmek: AHF'nin Performans Avantajları

Uluslararası standartlar (IEEE 519), şebekedeki gerilim ve akım bozulmalarının belirli sınırlar içinde kalmasını şart koşar. Hassas tıbbi cihazlar, veri merkezleri veya PLC otomasyon sistemleri için kabul edilebilir Toplam Harmonik Akım Bozulması (THDi) genellikle %5'in altıdır.

THDi düşürme yöntemleri arasında en kesin sonuç veren yöntem AHF kullanımıdır:

Reaktörlü Çözümler: THDi değerini genellikle %15-%25 bandına kadar düşürebilir. Bu, kondansatörleri ve trafoyu korumak için yeterlidir ancak hassas elektronik kartların yanmasını engellemek için yeterli olmayabilir.
Aktif Harmonik Filtre: THDi değerini %5’in altına, hatta uygun tasarım ile %3 seviyelerine kadar düşürebilir.

Ayrıca AHF, sadece akım harmoniğini değil, dolaylı yoldan THDv (Gerilim Harmoniği) değerini de iyileştirir. Akım kirliliği temizlendiğinde, bu akımın sistem empedansı üzerinde yarattığı gerilim bozulması da ortadan kalkar. Elektra Elektronik AHF çözümleri, 2. harmonikten 51. harmoniğe kadar tüm spektrumu tarayarak "tam temizlik" sağlar.

Yatırım Maliyeti (CAPEX) ve İşletme Verimliliği (OPEX) Karşılaştırması

Yatırım kararı verilirken genellikle ilk satın alma maliyeti (CAPEX) ön planda tutulur, ancak enerji kalitesi yatırımlarında İşletme Maliyeti (OPEX) çok daha kritiktir.

CAPEX (İlk Yatırım):

Harmonik Filtre Reaktörü: Maliyeti düşüktür. Kurulumu basittir.
Aktif Harmonik Filtre: Güç elektroniği tabanlı olduğu için ilk yatırım maliyeti pasif çözümlere göre daha yüksektir.

OPEX (İşletme ve Verimlilik):

Reaktör: Sürekli devrede olduğu için, yük olsun veya olmasın üzerinde bir miktar aktif güç kaybı (ısınma) oluşur. Ayrıca harmonikleri tam yok etmediği için şebeke kayıpları devam eder.
AHF: Sadece ihtiyaç duyulduğu kadar enerji harcar. Harmonikleri "kaynağında" yok ettiği için, trafo ve kablolardaki ısınma kayıplarını minimize eder. En önemlisi, plansız duruş maliyetlerini ortadan kaldırır. Bir kart arızası nedeniyle üretim hattının 2 saat durmasının maliyeti, genellikle bir AHF cihazının bedelinden çok daha yüksektir.

Hibrit Çözümler: Reaktör ve AHF'nin Birlikte Kullanımı ile Maksimum Koruma

Elektra Elektronik olarak mühendislik yaklaşımımız, her zaman "en pahalı" ürünü değil, "teknik ve ekonomik açıdan en optimum" çözümü sunmaktır. Bu noktada Hibrit Çözümler devreye girer.

Tamamen AHF ile donatılmış bir sistem bazen bütçeyi zorlayabilir. Bunun yerine şu strateji uygulanabilir:

Temel Koruma (Reaktörler): Sabit ve büyük yüklerin kompanzasyon panolarında harmonik filtre reaktörleri kullanılır. Bu, kaba temizliği yapar ve kondansatörleri korur.
Hassas Temizlik (AHF): Ana dağıtım panosuna veya en kirli yüklerin (sürücülerin) olduğu noktaya daha küçük kapasiteli bir Aktif Harmonik Filtre yerleştirilir.

Bu hibrit yapı sayesinde, reaktörler yükün %80'ini (reaktif güç ve temel harmonikler) karşılarken, AHF geriye kalan %20'lik (yüksek frekanslı harmonikler, dengesizlikler ve hızlı değişimler) kısmı temizler. Böylece hem yatırım maliyeti optimize edilir hem de enerji kalitesi iyileştirme hedefi olan THDi <%5 seviyesi yakalanmış olur.

Sonuç Olarak; Tesisinizde ağırlıklı olarak motorlar ve sabit yükler varsa harmonik filtre reaktörü ekonomik ve yeterli bir çözümdür. Ancak yoğun sürücü kullanımı, otomasyon, kaynak robotları ve veri merkezi benzeri yükleriniz varsa, Aktif Harmonik Filtre bir tercih değil, zorunluluktur. Elektra Elektronik, geniş ürün gamı ve uzman kadrosuyla tesisinizin harmonik haritasını çıkararak size özel hibrit veya tekil çözümleri projelendirmeye hazırdır. Temiz enerji, kesintisiz üretim demektir.
