Otomatik Kompanzasyon Panoları: Temel Bileşenler Ve Seçim Kriterleri
Otomatik kompanzasyon panoları, reaktif enerji tüketimini kontrol altında tutarak işletmelerin hem enerji verimliliğini artırmasını hem de reaktif ceza bedellerinden korunmasını sağlar. Bu panoların doğru tasarlanması, kullanılan bileşenlerin kalitesi ve seçim kriterleri, sistemin performansını doğrudan etkiler. Özellikle sanayi tesislerinde yük profilinin sürekli değişmesi nedeniyle manuel çözümler yetersiz kalır ve otomatik sistemler devreye girer. Doğru bileşenlerle kurulmuş bir kompanzasyon panosu, enerji maliyetlerini düşürmenin yanı sıra şebeke kalitesini de artırır.
Kontaktörler, Kondansatörler Ve Reaktörlerin Rolü
Bir kompanzasyon panosunun kalbi kondansatörlerdir. Kondansatörler, reaktif enerjiyi dengeleyerek şebekede gereksiz yüklenmeyi önler. Ancak kondansatörlerin devreye girip çıkması için kontaktörlere ihtiyaç vardır. Kontaktörler, kondansatör gruplarını otomatik olarak açıp kapatarak sistemin sürekli dengede kalmasını sağlar. Bu sayede işletmenin yük profilindeki ani değişikliklere hızlı şekilde uyum sağlanır.

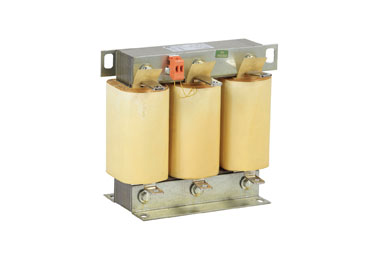

Reaktörler ise özellikle harmoniklerin yoğun olduğu tesislerde kullanılır. Reaktör eklenmeden kullanılan kondansatörler, şebekedeki harmoniklerle rezonansa girerek hem kondansatörlere hem de diğer cihazlara zarar verebilir. Reaktörlü uygulamalar, harmonikleri filtreleyerek hem enerji kalitesini korur hem de kondansatörlerin ömrünü uzatır.
Ölçüm Ve Kontrol Röleleri Nasıl Çalışır?
Otomatik kompanzasyon panolarında ölçüm ve kontrol röleleri, sistemin beyni konumundadır. Bu röleler sürekli olarak güç faktörünü ölçer ve belirlenen sınırların dışına çıkıldığında ilgili kondansatör gruplarını devreye alır ya da çıkarır. Böylece insan müdahalesine gerek kalmadan sistem kendini dengeler.
Kontrol röleleri yalnızca reaktif gücü izlemekle kalmaz, aynı zamanda faz dengesizliklerini ve yük profillerindeki dalgalanmaları da takip eder. Modern röleler, dijital ekranları ve haberleşme özellikleri sayesinde uzaktan izleme ve raporlama imkânı sunar. Bu da enerji yöneticilerinin sisteme anlık olarak müdahale edebilmesine ve olası arızaları erken fark etmesine olanak tanır.
Harmonik Ortamlarda Reaktörlü (De-tuned) Kompanzasyon Panosu
Endüstriyel tesislerde kullanılan frekans konvertörleri, UPS sistemleri, kaynak makineleri veya doğrultucular yüksek seviyede harmonik oluşturur. Bu tür ortamlarda standart kompanzasyon panoları yeterli olmaz ve mutlaka reaktörlü (de-tuned) kompanzasyon panoları tercih edilmelidir.
Reaktörlü panolar, kondansatörlere seri bağlanan endüktanslar sayesinde harmoniklerin sisteme zarar vermesini önler. Böylece hem kondansatörler korunur hem de şebeke daha temiz bir enerjiye kavuşur. Ayrıca harmoniklerin filtrelenmesi, özellikle hassas ölçüm cihazlarının ve otomasyon sistemlerinin hatasız çalışmasını sağlar. Bu nedenle yüksek teknolojili üretim hatlarında ve enerji kalitesinin kritik olduğu tesislerde reaktörlü kompanzasyon panosu tercih etmek kaçınılmazdır.
Devre Şeması, Boyutlandırma Ve Güvenlik İpuçları
Bir kompanzasyon panosu kurulurken devre şemasının doğru çizilmesi, sistemin hem güvenliği hem de performansı açısından kritik öneme sahiptir. Kondansatör gruplarının hangi sırayla devreye alınacağı, kontaktörlerin kapasitesi ve rölelerin ayarları doğru planlanmalıdır. Yanlış boyutlandırma, ya yetersiz kompanzasyona ya da gereksiz yatırım maliyetine yol açabilir.
Güvenlik açısından da dikkat edilmesi gereken noktalar vardır. Kondansatörler devreden çıkarken üzerinde yüksek gerilim kalıntısı bulunabileceği için deşarj dirençleri mutlaka kullanılmalıdır. Ayrıca pano içerisinde yeterli havalandırma sağlanmalı, kablo kesitleri doğru seçilmeli ve termik-manyetik şalterlerle sistemin korunması sağlanmalıdır. Periyodik bakım yapılmadığında, kondansatör patlamaları veya kontaktörlerin kaynak yapması gibi riskler ortaya çıkabilir.
Otomatik kompanzasyon panosu seçerken tesisin yük profilini, harmonik seviyesini ve enerji tüketim alışkanlıklarını dikkate almak gerekir. Doğru tasarlanmış ve düzenli bakımı yapılan bir pano, enerji maliyetlerini düşürmenin yanı sıra tesis güvenliği açısından da kritik rol oynar.
