Kompanzasyon Kontaktörlerinde Bobin Gerilimi Düşmesi Hangi Sorunlara Yol Açar?
Kompanzasyon sistemlerinde reaktif gücün dengelenebilmesi için kondansatör kademelerinin doğru zamanda devreye alınması ve devreden çıkarılması gerekir. Bu işlemi gerçekleştiren temel bileşenlerden biri kontaktördür. Kontaktörün sağlıklı şekilde çalışabilmesi ise doğrudan bobinine uygulanan gerilimin kararlı olmasına bağlıdır. Bobin gerilimindeki düşüşler, kontaktörün tam çekememesine, düzensiz çalışmasına veya hiç devreye girememesine neden olabilir. Bu durum yalnızca kontaktörü değil, kompanzasyon sisteminin tamamını etkileyen performans problemlerini beraberinde getirir.
Bir kontaktör bobini, üretici tarafından belirtilen nominal gerilim aralığında çalışacak şekilde tasarlanır. Bu aralığın altında kalan gerilimlerde manyetik kuvvet yeterince oluşamaz ve hareketli kontak mekanizması kararlı şekilde çalışamaz. İlk aşamada küçük gibi görünen gerilim düşüşleri zamanla kontak aşınmasına, anahtarlama problemlerine ve kondansatör kademelerinde düzensiz devreye alma süreçlerine yol açabilir.
Özellikle sık anahtarlama yapan kompanzasyon panolarında bobin gerilimi sürekli izlenmesi gereken önemli bir parametredir. Gerilim problemlerinin erken tespit edilmesi hem kontaktörün çalışma ömrünü uzatır hem de sistemdeki gereksiz bakım maliyetlerinin önüne geçilmesini sağlar. Sık anahtarlama gerektiren uygulamalarda kullanılan tristörlü statik kontaktör çözümleri, mekanik anahtarlamayı azaltarak daha kararlı ve hızlı kademe kontrolü sağlayabilir.
Kontaktör Bobin Gerilimi Neden Düşer?
Bobin gerilimindeki düşüşün birçok farklı nedeni olabilir. En yaygın nedenlerden biri kumanda besleme gerilimindeki dalgalanmalardır. Kumanda trafosunda meydana gelen gerilim kayıpları veya şebekedeki ani gerilim değişimleri bobine ulaşan gerilimin nominal değerin altına inmesine neden olabilir.
Bağlantı noktalarında oluşan gevşemeler ve oksitlenmeler de gerilim düşüşünü artırabilir. Zamanla bağlantı direncinin yükselmesi, bobine ulaşan gerilimin azalmasına yol açar. Özellikle uzun süre bakım yapılmayan panolarda bu durum sık karşılaşılan problemlerden biridir.
Kablo kesitinin yetersiz seçilmesi veya uzun kablo mesafeleri de gerilim kayıplarını artırabilir. Kumanda devresinde oluşan voltaj düşümü özellikle yüksek akım çeken sistemlerde daha belirgin hâle gelir. Bunun yanında aşırı yüklenen kumanda trafoları da bobin beslemesini olumsuz etkileyebilir.
Bazı durumlarda sorun doğrudan kontaktör bobini içerisinde oluşabilir. Bobin sargılarındaki yaşlanma, izolasyon bozulmaları veya kısmi kısa devreler bobinin ihtiyaç duyduğu manyetik alanı oluşturmasını zorlaştırabilir.
Düşük Bobin Gerilimi Kontaktör Çalışmasını Nasıl Etkiler?
Bobin gerilimi yeterli seviyeye ulaşmadığında kontaktör tam kuvvetle çekemez. Hareketli kontaklar yavaş hareket etmeye başlayabilir veya tamamen kapanamayabilir. Bu durum ana kontaklar arasında ark oluşma riskini artırır ve kontak yüzeylerinin normalden daha hızlı aşınmasına neden olur.
Eksik çekme problemi uzun süre devam ettiğinde kontaktör sürekli titreşimli çalışabilir. Mekanik titreşimler hem bobin hem de hareketli mekanizma üzerinde ilave yük oluşturur. Zamanla yay sistemlerinde deformasyon meydana gelebilir ve kontaktörün çalışma ömrü önemli ölçüde azalabilir.
Düşük bobin gerilimi yalnızca mekanik sorun oluşturmaz. Kontaktörün düzensiz açılıp kapanması anahtarlama zamanlarını da etkileyebilir. Bu durum kompanzasyon sisteminin ihtiyacı olan reaktif güç dengesini doğru şekilde sağlayamamasına neden olabilir.
Sürekli düşük gerilim altında çalışan bobinler daha fazla ısınabilir. Isınma seviyesi arttıkça izolasyon malzemeleri yaşlanır ve bobinin elektriksel ömrü kısalır. Bu nedenle küçük gerilim düşüşleri bile ihmal edilmemelidir.
Bobin Gerilimindeki Düşüş Kondansatör Kademelerine Nasıl Yansır?
Kompanzasyon sistemlerinde her kondansatör kademesi belirli bir reaktif güç ihtiyacını karşılamak amacıyla devreye alınır. Kontaktörün düzgün çalışmaması durumunda ilgili kademe zamanında devreye giremeyebilir veya beklenenden erken devreden çıkabilir.

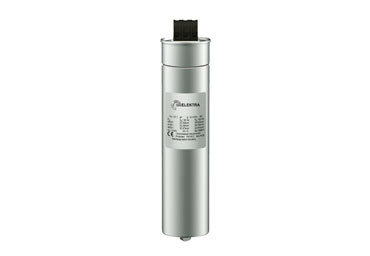

Kontaktörlerin güvenilir şekilde çalışması kadar, sistemde kullanılan AG kondansatörler de kompanzasyon performansının korunmasında önemli rol oynar. Kademe anahtarlamasındaki düzensizlikler kondansatörlerin çalışma verimini ve kullanım ömrünü doğrudan etkileyebilir.
Bobin geriliminin düşük olması kontaktörün sık açıp kapamasına neden olabilir. Bu durum kondansatör kademelerinde gereksiz anahtarlama sayısını artırır. Sık anahtarlama ise hem kontaktör kontaklarını hem de kondansatörleri olumsuz etkileyebilir.
Bazı durumlarda yalnızca belirli kademeler çalışırken diğer kademeler devreye giremez. Sonuç olarak kompanzasyon sistemi reaktif güç ihtiyacını tam karşılayamaz ve hedef güç katsayısından sapmalar oluşabilir. Enerji kalitesindeki bu bozulma işletme verimliliğini de etkileyebilir.
Kontaktörün kararsız çalışması nedeniyle kondansatörlerin devreye giriş sırası değişebilir. Bu durum sistemin yük değişimlerine doğru tepki vermesini zorlaştırabilir ve kompanzasyon performansını düşürebilir.
Bobin Gerilimi Ölçülürken Hangi Kontroller Yapılmalıdır?
Bobin gerilimi ölçülürken ilk olarak kumanda devresinin nominal çalışma gerilimi doğrulanmalıdır. Ölçüm yalnızca kontaktör enerjisiz durumdayken değil, çalışma sırasında da gerçekleştirilmelidir. Böylece yük altında oluşabilecek gerilim düşüşleri daha doğru şekilde belirlenebilir.
Kumanda trafosunun çıkış gerilimi ile bobin uçlarındaki gerilim karşılaştırılmalıdır. İki nokta arasında belirgin fark bulunuyorsa bağlantı kabloları, sigortalar ve terminal noktaları ayrıntılı olarak kontrol edilmelidir.
Bağlantı noktalarında gevşeme, oksitlenme veya aşırı ısınma belirtileri araştırılmalıdır. Termal kamera kullanılarak yüksek direnç oluşturan bağlantılar kolaylıkla tespit edilebilir. Aynı zamanda kumanda devresindeki kablo kesitleri ve bağlantı uzunlukları da gözden geçirilmelidir.
Ölçüm sonuçları yalnızca anlık değerler olarak değerlendirilmemeli, geçmiş kayıtlarla karşılaştırılmalıdır. Gerilim seviyesinde zaman içerisinde oluşan değişimler olası arızaların erken tespit edilmesine yardımcı olur.
Bobin Gerilimi Problemlerini Önlemek İçin Hangi Bakım Uygulamaları Yapılmalıdır?
Bobin gerilimi problemlerinin önlenebilmesi için düzenli pano bakımı uygulanmalıdır. Kumanda devresindeki tüm bağlantılar belirli aralıklarla sıkılmalı ve oksitlenme görülen terminaller temizlenmelidir. Basit bağlantı problemleri zamanında giderildiğinde birçok arızanın önüne geçilebilir.
Kumanda trafolarının çıkış gerilimleri periyodik olarak ölçülmeli ve yük altında performansları kontrol edilmelidir. Besleme geriliminde sürekli dalgalanma bulunuyorsa bunun nedeni ayrıca araştırılmalıdır.
Kontaktörlerin mekanik hareketleri de bakım sırasında kontrol edilmelidir. Hareketli parçaların zorlanması, yay sistemindeki deformasyonlar veya kontak aşınmaları bobin üzerinde ilave yük oluşturabilir. Gerektiğinde aşınmış parçalar değiştirilerek sistemin güvenilirliği artırılmalıdır.
Bakım programına kontaktör bobini direnç ölçümleri ve izolasyon kontrolleri de dahil edilmelidir. Böylece bobin içerisinde oluşabilecek yaşlanma belirtileri erken dönemde belirlenebilir. Ayrıca kompanzasyon panosunda bulunan her kondansatör kademesinin doğru sırayla devreye girip çıkmadığı düzenli olarak test edilmelidir. Bu kontroller sayesinde kontaktör arızaları büyümeden tespit edilir, kompanzasyon sistemi daha kararlı çalışır ve ekipmanların kullanım ömrü önemli ölçüde uzatılabilir.
