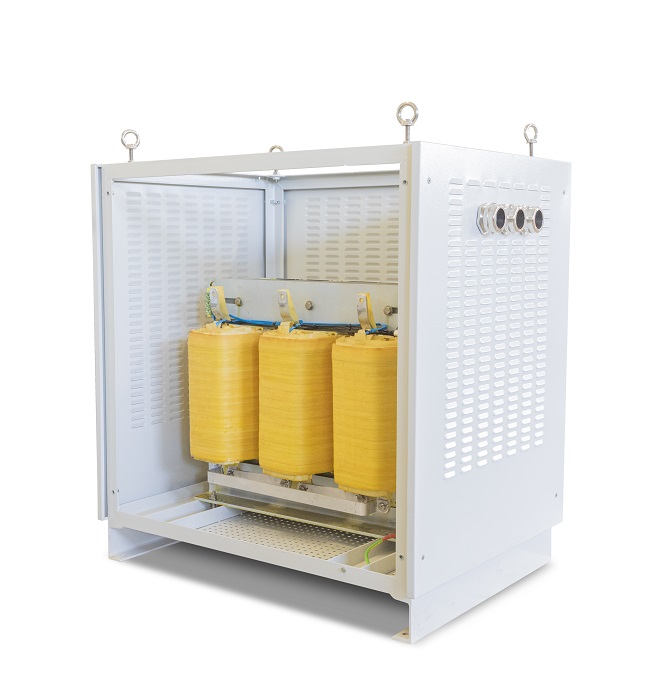

İzolasyon Transformatörü ile Oto Transformatör Arasındaki Fark Nedir?
İzolasyon transformatörü ile oto transformatör arasındaki temel fark, sargı yapıları ve giriş ile çıkış devreleri arasındaki elektriksel bağlantıdır. İzolasyon transformatöründe primer ve sekonder sargılar birbirinden elektriksel olarak ayrılmıştır. Enerji aktarımı manyetik indüksiyon yoluyla gerçekleşirken iki devre arasında doğrudan iletken bağlantı bulunmaz. Oto transformatörde ise giriş ve çıkış devreleri ortak bir sargının belirli bölümlerini kullanır. Bu nedenle oto transformatör, gerilim dönüşümü sağlayabilmesine rağmen giriş ve çıkış arasında galvanik izolasyon oluşturmaz.
Her iki transformatör türü de alternatif akım sistemlerinde gerilim dönüşümü amacıyla kullanılabilir. Ancak izolasyon transformatörleri elektriksel ayırma, topraklama düzeninin tasarlanması ve belirli güvenlik gereksinimlerinin karşılanması gereken uygulamalarda öne çıkar. Oto transformatörler ise özellikle birbirine yakın gerilim seviyeleri arasında dönüşüm yapılması gereken sistemlerde daha kompakt ve ekonomik bir çözüm sağlayabilir. Doğru transformatör seçimi için yalnızca giriş ve çıkış gerilimlerinin değil, elektriksel güvenlik, yük karakteristiği, verimlilik ve işletme koşullarının da değerlendirilmesi gerekir.
Sargı Yapıları ve Elektriksel Bağlantıları Nasıl Farklılaşır?
İzolasyon transformatörlerinde primer ve sekonder olmak üzere birbirinden elektriksel olarak ayrılmış en az iki sargı bulunur. Primer sargıya alternatif gerilim uygulandığında manyetik nüvede değişken bir manyetik akı oluşur. Bu akı, sekonder sargıda elektromotor kuvvet indükleyerek çıkış geriliminin meydana gelmesini sağlar. Enerji aktarımı ortak manyetik alan üzerinden gerçekleştiği için primer ve sekonder devreler arasında doğrudan iletken bağlantıya ihtiyaç duyulmaz.
İzolasyon transformatörlerinin sargıları, uygulamanın gerektirdiği gerilim seviyelerine ve yalıtım özelliklerine göre tasarlanır. Primer ve sekonder sargılar arasında uygun yalıtım malzemeleri kullanılır. Bazı tasarımlarda sargılar arasındaki kapasitif kuplajı azaltmak amacıyla elektrostatik ekran da bulunabilir. Bu ekran, uygun şekilde topraklandığında belirli ortak mod gürültü bileşenlerinin sekonder tarafa aktarılmasını azaltmaya yardımcı olabilir. Ancak her izolasyon transformatöründe elektrostatik ekran bulunduğu varsayılmamalıdır.
Oto transformatörlerde ise giriş ve çıkış gerilimleri aynı sargı üzerindeki farklı bağlantı noktalarından elde edilir. Sargının bir bölümü hem giriş hem de çıkış devresinin parçasıdır. Gerilim dönüşümü, sargı üzerindeki sarım sayısı oranına bağlı olarak gerçekleşir. Bu yapı sayesinde ayrı primer ve sekonder sargılar yerine ortak bir sargı kullanılarak gerilim yükseltme veya düşürme işlemi gerçekleştirilebilir.
Oto transformatörün ortak sargı yapısı, kullanılan iletken miktarının ve fiziksel boyutların azaltılmasına imkân tanıyabilir. Özellikle giriş ve çıkış gerilimleri birbirine yakın olduğunda bu avantaj daha belirgin hâle gelir. Bununla birlikte giriş ve çıkış devrelerinin elektriksel olarak bağlantılı olması, oto transformatörün kullanım alanlarını etkileyen önemli bir özelliktir. Bu nedenle iki transformatör türü arasındaki seçimde sargı yapısı yalnızca üretim maliyeti açısından değil, elektriksel güvenlik ve sistem tasarımı açısından da değerlendirilmelidir.
Galvanik İzolasyon Açısından Hangi Özelliklere Sahiptirler?
İzolasyon transformatörü, primer ve sekonder devreler arasında galvanik izolasyon sağlayarak iki tarafın doğrudan iletken bağlantısını ortadan kaldırır. Bu özellik, farklı elektriksel potansiyellere sahip devrelerin ayrılmasında ve belirli elektriksel güvenlik gereksinimlerinin karşılanmasında kullanılabilir. Ancak galvanik izolasyonun bulunması, transformatörün bağlı olduğu bütün sistemin kendiliğinden güvenli hâle geldiği anlamına gelmez. Koruma düzenleri, yalıtım seviyesi, topraklama bağlantıları ve çalışma ortamı ayrıca değerlendirilmelidir.
İzolasyon transformatörünün sekonder tarafı, uygulamanın gereksinimlerine göre farklı topraklama düzenleriyle kullanılabilir. Örneğin belirli sistemlerde sekonder devrenin toprağa doğrudan bağlanmadığı bir yapı tercih edilebilir. Bu durumda ilk toprak arızasının oluşturacağı akım, sistemin kaçak kapasitansına ve diğer elektriksel özelliklerine bağlı olarak sınırlı kalabilir. Ancak bu özellik, her koşulda elektrik çarpması riskinin ortadan kalktığı anlamına gelmez. Sekonder devrede iki farklı iletkene aynı anda temas edilmesi veya uygun olmayan bağlantıların yapılması tehlikeli sonuçlar doğurabilir.
Oto transformatörlerde giriş ve çıkış devreleri ortak sargı üzerinden elektriksel olarak bağlıdır. Bu nedenle oto transformatör kullanılarak iki devre arasında galvanik ayırma elde edilemez. Giriş tarafındaki belirli elektriksel etkiler ve potansiyel ilişkileri, bağlantı yapısına bağlı olarak çıkış tarafını da etkileyebilir. Özellikle elektriksel ayırmanın zorunlu olduğu uygulamalarda yalnızca gerilim dönüşümünü gerçekleştirebildiği için oto transformatör kullanılması uygun değildir.
Galvanik izolasyon gereksinimi değerlendirilirken yalnızca transformatörün yapısına bakılması yeterli değildir. Primer ve sekonder arasındaki yalıtım dayanımı, kaçak akım yolları, koruma iletkenlerinin düzeni ve ilgili standartların gerektirdiği güvenlik önlemleri birlikte incelenmelidir. Ayrıca izolasyon transformatörlerinde sargılar arasında parazitik kapasitans bulunduğundan yüksek frekanslı bazı gürültü bileşenleri kapasitif kuplaj yoluyla aktarılabilir. Dolayısıyla galvanik izolasyon ile elektromanyetik girişimlerin tamamen ortadan kaldırılması aynı kavramlar değildir.
Gerilim Dönüşümü ve Güç Aktarımında Ne Gibi Farklar Bulunur?
İzolasyon transformatörleri, primer ve sekonder sargılarının sarım sayıları arasındaki oran üzerinden gerilim dönüşümü gerçekleştirir. İdeal bir transformatörde giriş ve çıkış gerilimlerinin oranı, ilgili sargıların sarım sayıları oranına eşittir. Bu nedenle izolasyon transformatörleri yalnızca aynı gerilim seviyesinde elektriksel ayırma amacıyla değil, farklı gerilim seviyeleri arasında dönüşüm yapmak için de tasarlanabilir.
Primer ve sekonder sarım sayılarının eşit olduğu 1:1 izolasyon transformatörlerinde nominal giriş ve çıkış gerilimleri aynı seviyededir. Bu tasarımlarda temel amaç gerilim değerini değiştirmek yerine iki devre arasında galvanik izolasyon sağlamaktır. Farklı sarım oranlarına sahip izolasyon transformatörlerinde ise hem elektriksel ayırma hem de gerilim yükseltme veya düşürme işlevi elde edilebilir. Gerçek çalışma koşullarında sargı dirençleri, kaçak reaktans ve yük akımı nedeniyle çıkış gerilimi ideal dönüşüm oranından bir miktar farklılaşabilir.
Oto transformatörlerde gerilim dönüşümü yine sarım sayısı oranına bağlıdır. Ancak ortak sargı yapısı nedeniyle güç aktarımının bir bölümü manyetik indüksiyon, bir bölümü ise doğrudan elektriksel bağlantı üzerinden gerçekleşir. Bu özellik, özellikle giriş ve çıkış gerilimlerinin birbirine yakın olduğu uygulamalarda kullanılan aktif malzeme miktarını azaltabilir. Aynı güç ve gerilim dönüşüm koşullarında oto transformatörler, iki ayrı sargılı transformatörlere göre daha küçük boyutlu ve daha düşük maliyetli tasarlanabilir.
Oto transformatörlerin verimlilik açısından da avantajları bulunabilir. Daha az iletken kullanımı ve uygun tasarım koşulları, bazı uygulamalarda kayıpların azaltılmasına katkı sağlayabilir. Ancak bu durum bütün oto transformatörlerin bütün izolasyon transformatörlerinden daha verimli olduğu anlamına gelmez. Verimlilik; güç kapasitesi, gerilim oranı, nüve tasarımı, sargı direnci ve işletme yüküne göre değişir.
İki transformatör türü arasındaki önemli farklardan biri de kısa devre davranışıdır. Oto transformatörlerde ortak sargı yapısı ve düşük kaçak empedans, bazı tasarımlarda daha yüksek kısa devre akımlarının oluşmasına neden olabilir. Bu nedenle oto transformatör kullanılan sistemlerde koruma cihazlarının kesme kapasitesi ve kısa devre dayanımı dikkatle değerlendirilmelidir. İzolasyon transformatörlerinde ise primer ve sekonder arasındaki elektriksel ayrım, sistemin topraklama ve koruma düzeninin farklı biçimde tasarlanmasına imkân tanır. Ancak her iki ekipman için de kısa devre hesaplarının yapılması ve uygun koruma koordinasyonunun sağlanması gerekir.
Hangi Uygulamalarda İzolasyon veya Oto Transformatör Tercih Edilir?
İzolasyon transformatörleri, elektriksel ayırmanın önemli olduğu endüstriyel ve ticari uygulamalarda tercih edilir. Ölçüm ve kontrol sistemleri, belirli otomasyon ekipmanları, test düzenekleri ve hassas elektronik cihazların besleme devreleri bu uygulamalar arasında yer alabilir. Özellikle farklı devreler arasında doğrudan elektriksel bağlantının istenmediği sistemlerde izolasyon transformatörleri uygun bir çözüm oluşturabilir. Bununla birlikte transformatörün sağladığı izolasyon seviyesinin uygulamanın güvenlik ve işletme gereksinimlerine uygun olması gerekir.
Endüstriyel tesislerde kullanılan izolasyon transformatörleri, belirli kontrol ve güç devrelerinin elektriksel olarak ayrılması amacıyla değerlendirilebilir. Ayrıca uygun ekranlama ve topraklama düzeniyle tasarlanan modeller, bazı elektriksel gürültülerin kontrol edilmesine katkı sağlayabilir. Ancak harmonik bozulmaların veya bütün gerilim kalitesi problemlerinin yalnızca izolasyon transformatörü kullanılarak giderileceği düşünülmemelidir. Uygulamanın ihtiyaçlarına göre ilave filtreleme, aşırı gerilim koruması veya güç kalitesi çözümleri gerekebilir.
Oto transformatörler ise özellikle gerilim seviyeleri arasında dönüşüm yapılması gereken ve galvanik izolasyon ihtiyacı bulunmayan uygulamalarda kullanılır. Endüstriyel makinelerin farklı besleme gerilimlerine uyarlanması, belirli gerilim düzenleme sistemleri ve elektrik motorlarının yol verme uygulamaları bu kullanım alanlarına örnek gösterilebilir. Ortak sargı yapısı, uygun gerilim oranlarında daha kompakt ve ekonomik bir tasarım elde edilmesine yardımcı olabilir.
Motor yol verme uygulamalarında kullanılan oto transformatörler, motorun ilk kalkış sırasında daha düşük gerilimle beslenmesini sağlayabilir. Böylece doğrudan yol vermeye kıyasla kalkış akımının azaltılması amaçlanır. Ancak gerilimin düşürülmesi motorun üretebildiği kalkış momentini de etkiler. Bu nedenle motor yol verme oto transformatörlerinin seçiminde motor gücü, yükün kalkış karakteristiği ve izin verilen gerilim düşümü birlikte değerlendirilmelidir.
İzolasyon transformatörü ile oto transformatör arasında seçim yapılırken öncelikle sistemin galvanik izolasyona ihtiyaç duyup duymadığı belirlenmelidir. Elektriksel ayırmanın zorunlu olduğu uygulamalarda oto transformatör, izolasyon transformatörünün yerine kullanılamaz. Buna karşılık yalnızca uygun bir gerilim dönüşümü yapılması gereken ve elektriksel bağlantının kabul edilebilir olduğu sistemlerde oto transformatör ekonomik ve teknik açıdan avantaj sağlayabilir.
Transformatör seçimini etkileyen diğer kriterler arasında anma gücü, giriş ve çıkış gerilimleri, frekans, yükün çalışma karakteristiği, kısa devre dayanımı, sıcaklık artışı ve montaj koşulları bulunur. Ayrıca transformatörün kullanılacağı ortamın güvenlik gereksinimleri ve ilgili teknik standartlar dikkate alınmalıdır. Böylece yalnızca gerilim dönüşümünü gerçekleştiren değil, sistemin güvenilir ve verimli çalışmasına uygun bir transformatör seçimi yapılabilir.
