Hat Reaktörleri İle Başlangıç Akımlarını Sınırlama Ve Harmonik Azaltma
Elektrik motorlarının çalıştırılması sırasında karşılaşılan en büyük sorunlardan biri yüksek başlangıç akımlarıdır. Bu akımlar, hem şebekede gerilim düşüşlerine hem de ekipmanlarda mekanik ve termal zorlanmalara yol açar. Özellikle motor sürücü kullanılan sistemlerde hat reaktörleri, bu başlangıç akımlarını sınırlamak ve aynı zamanda harmoniklerin etkisini azaltmak için kritik bir rol üstlenir. Doğru seçilmiş ve uygun şekilde monte edilmiş hat reaktörleri, hem sürücülerin ömrünü uzatır hem de enerji kalitesini iyileştirir.
Motor Sürücü Uygulamalarında Başlangıç Akımı Sorunu
Motor sürücüler, hız kontrolü sağlarken motorun ilk kalkış anında yüksek akım çekmesini tamamen engelleyemez. Motorun kalkış akımı, nominal akımın birkaç katına çıkabilir ve bu durum şebekede gerilim düşüşüne neden olur. Özellikle aynı şebekeye bağlı diğer hassas cihazlar bundan olumsuz etkilenir.
Başlangıç akımlarının sürekli tekrarlandığı işletmelerde, hem motor sargılarında hem de sürücü elemanlarında aşırı ısınma riski ortaya çıkar. Hat reaktörleri, bu noktada devreye girerek akımın yükselme hızını sınırlar ve motorun daha kontrollü bir şekilde devreye girmesini sağlar. Böylece hem mekanik darbelere hem de elektriksel zorlanmalara karşı koruma sağlanır.
Hat Reaktörlerinin Elektriksel Davranışı

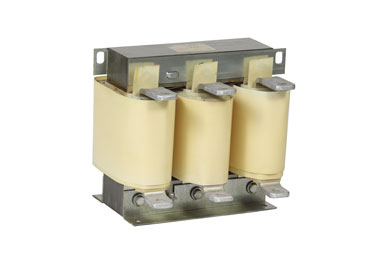

Hat reaktörleri, sürücü ile şebeke arasına seri olarak bağlanan endüktif elemanlardır. Bu yapı, ani akım değişimlerine karşı direnç gösterir ve akımın daha yavaş yükselmesini sağlar. Böylece sürücünün girişinde hem gerilim dalgalanmaları azaltılır hem de güç elektroniği bileşenlerinin ömrü uzatılır.
Elektriksel açıdan reaktörler, yüksek frekanslı bileşenlere karşı empedans oluşturur. Bu özellik, yalnızca başlangıç akımlarını sınırlamakla kalmaz, aynı zamanda sürücü girişindeki ani harmonik yüklenmeleri de bastırır. Bu nedenle hat reaktörleri, sürücülerin güvenilir çalışması için yaygın olarak tercih edilen bir koruma yöntemidir.
Harmonik Etkisinin İkincil Azaltımı
Hat reaktörlerinin bir diğer önemli işlevi, harmoniklerin azaltılmasıdır. Sürücülerin PWM yapısından kaynaklanan harmonikler, şebekeye geri yansıyabilir ve enerji kalitesini olumsuz etkileyebilir. Reaktörler, bu harmoniklerin şebekeye doğrudan ulaşmasını engelleyerek toplam harmonik distorsiyon (THD) seviyesini düşürür.
Bu etki, özel harmonik filtreleri kadar güçlü olmasa da, özellikle küçük ve orta ölçekli tesislerde yeterli bir iyileştirme sağlar. Reaktörlerin harmonik bastırma özelliği, hem şebeke geriliminin daha kararlı kalmasına hem de diğer cihazların sorunsuz çalışmasına katkı sağlar. Böylece ek bir yatırım yapılmadan, enerji kalitesinde belirgin bir artış elde edilir.
Uygulamada Boyutlandırma Ve Montaj
Hat reaktörlerinin etkili olabilmesi için doğru boyutlandırma kritik öneme sahiptir. Reaktör endüktansı çok düşük seçilirse başlangıç akımlarını yeterince sınırlayamaz, çok yüksek seçilirse sürücünün performansını olumsuz etkileyebilir. Genellikle sürücü gücünün %3 ila %5’i oranında endüktans değeri uygun kabul edilir.
Montaj aşamasında reaktörlerin ısınmaya karşı uygun havalandırmaya sahip panolara yerleştirilmesi gerekir. Ayrıca kablo bağlantılarının kısa ve sağlam yapılması, elektromanyetik girişim riskini azaltır. Periyodik bakımda ise bağlantı noktalarının gevşememesi ve reaktör bobinlerinde aşırı ısınma belirtilerinin olmaması kontrol edilmelidir.
Hat reaktörleri, motor sürücü uygulamalarında hem başlangıç akımlarının kontrol altına alınmasında hem de harmoniklerin azaltılmasında önemli bir görev üstlenir. Doğru boyutlandırma ve düzenli bakım ile bu sistemler, uzun vadeli enerji verimliliği ve ekipman güvenliği sağlar.
