Harmonik Yük Artışında Reaktör Neden Doygunluğa Girer?

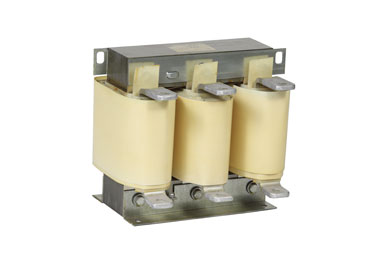

Endüstriyel tesislerde kullanılan reaktörler, kompanzasyon ve harmonik filtreleme süreçlerinin kararlılığını sağlamak için kritik bir bileşendir. Ancak yük yapısının değişmesi, güç elektroniği cihazlarının çoğalması ve harmonik seviyelerinin yükselmesi, reaktörlerin çalışma sınırlarını zorlayarak manyetik doygunluk riskini artırır. Doygunluğa giren bir reaktör, nominal endüktif davranışını koruyamaz; aşırı akım, ısınma, gürültü ve kompanzasyon kararsızlığı gibi birçok soruna yol açar. Bu nedenle harmonik artışı ile reaktör performansı arasındaki ilişkiyi anlamak, hem tasarım hem de saha işletmesi açısından kritik öneme sahiptir.
Manyetik Doygunluğun Temel Mekanizması ve Reaktör Çalışmasına Etkisi
Reaktörlerin çalışma prensibi, bobin üzerindeki akımın nüvede oluşturduğu manyetik akıya dayanır. Normal koşullarda nüve, akım ile akı arasında lineer bir ilişki gösterir. Ancak nüvenin taşıyabileceği maksimum manyetik yoğunluk sınırına yaklaşıldığında bu doğrusal yapı bozulur ve reaktör doygunluk bölgesine geçer. Harmonik akımların yaygın olduğu sistemlerde bu durum daha hızlı gelişir çünkü yüksek frekans bileşenleri manyetik akının çok daha hızlı değişmesine neden olur.
Doygunluğa giren bir reaktör, endüktansını kaybetmeye başlar ve bu da akımın ani şekilde yükselmesine yol açar. Akım yükseldikçe hem bakır kayıpları hem de nüve kayıpları artar, reaktör hızla ısınır. Reaktörün doygunluk eğilimi, kompanzasyon sistemlerinde kondansatör gruplarının aşırı akım çekmesine, kontaktör temaslarının yanmasına ve sigorta atmalarına kadar uzanan zincirleme arızalara yol açabilir. Dolayısıyla manyetik doygunluğun mekanizmasını anlamak, yalnızca reaktörün ömrünü değil tüm kompanzasyon sisteminin güvenliğini doğrudan etkiler.
Harmonik İçeriği Artan Sistemlerde Reaktörün Yük Profilinin Değişmesi
Harmoniklerin yoğun olduğu bir sistemde reaktör sadece 50 Hz temel bileşenle yüklenmez; 150 Hz, 250 Hz, 350 Hz gibi yüksek frekanslı harmonik akımlar da reaktör üzerinden geçer. Bu durum reaktörün akım profilini önemli ölçüde değiştirir. RMS akım değeri artarken, tepe akım seviyeleri reaktörün manyetik nüvesine ek stres bindirir. Bu stres, normal koşullarda tolere edilebilecek akım miktarının çok daha düşük seviyelerde bile doygunluğa yol açmasına neden olur.
Harmonik içerik arttığında reaktörün ısıl dengesi de bozulur. Reaktörün bobinlerinde sargı kayıpları artarken nüve kayıpları (özellikle histerezis ve girdap akımı kayıpları) daha hızlı büyür. Reaktörün sıcaklığı yükseldikçe nüvenin manyetik geçirgenliği düşer, bu da doygunluğu kolaylaştıran bir geri besleme etkisi oluşturur. Bunun yanında reaktör-kondansatör kombinasyonunun oluşturduğu rezonans frekansı, yükselen harmonik seviyeleriyle çakıştığında reaktörün üzerinden geçen akım anlık olarak çok yüksek değerlere ulaşabilir. Bu ani yüklenme, doygunluğa girmenin en yaygın saha nedenlerinden biridir.
Doygunluğu Önlemek İçin Reaktör Boyutlandırma ve Malzeme Seçimi
Reaktörün harmonikli bir ortamda güvenle çalışabilmesi, doğru mühendislik hesabına ve uygun malzeme seçimine bağlıdır. Boyutlandırma yapılırken yalnızca temel bileşen akımının dikkate alınması büyük bir hatadır. Harmonik seviyeleri yüksek olan işletmelerde reaktör, toplam harmonik akımı (THD-I) ve harmonik spektrum dağılımı dikkate alınarak seçilmelidir.
Nüve malzemesi reaktörün doygunluğa girmeme kapasitesini doğrudan belirler. Düşük kayıplı silisli sac kullanımı, yüksek manyetik geçirgenlik ve düşük histerezis kaybı reaktörün harmonikli sistemlerde daha stabil çalışmasını sağlar. Paketleme tekniği de önemlidir; ince sac paketleme, girdap akımı kayıplarını azaltarak reaktörün ısıl dayanımını artırır. Reaktörün izolasyon sınıfının yüksek seçilmesi (örn. Class H), sıcaklık artışı nedeniyle malzeme yıpranmasını önemli ölçüde yavaşlatır.
Öte yandan bakır sargıların kesit seçimi, hava kanalı tasarımı ve reaktörün soğutma yapısı da doygunluk riskini azaltmada belirleyicidir. Yanlış boyutlandırılmış sargı geometrisi veya yetersiz termal tasarım, harmonik seviyeleri düşük olsa bile reaktörün gereksiz yere ısınmasına ve erken doygunluk belirtileri göstermesine neden olabilir.
Harmonik İzleme Sistemleri ile Doygunluk Riskini Azaltma Teknikleri
Modern enerji izleme teknolojileri, reaktörlerin doygunluğa yaklaşma belirtilerini henüz arıza oluşmadan tespit etme olanağı sunar. Gelişmiş enerji analizörleri, harmonik seviyelerini gerçek zamanlı olarak ölçerek reaktörün maruz kaldığı manyetik stres hakkında detaylı veri sağlar. THD-I yükseldiğinde veya belirli harmonik bileşenler kritik seviyeye ulaştığında sistem operatörlerine erken uyarı verilebilir.
Reaktör üzerindeki sıcaklık sensörleri de termal davranışı takip ederek doygunluk riskini önceden belirlemeye yardımcı olur. Kritik sıcaklık artışları, reaktörün manyetik kapasitesinin zorlandığını gösterir ve kompanzasyon röleleri sayesinde belirli kademeler devreden çıkarılarak reaktör yükü hafifletilebilir. Uzaktan izleme sistemleri ise uzun süreli trend analizi yaparak, reaktörün belirli zaman aralıklarında zorlandığını ve sıcaklık döngülerinin arttığını gösterir. Bu sayede bakım ekipleri arıza oluşmadan önce önlem alabilir.
Harmonikler izleme ile reaktör doygunluğu arasındaki ilişkiyi anlamak, özellikle enerji kalitesinin kritik olduğu büyük sanayi tesislerinde operasyon güvenliği için vazgeçilmezdir.
