Harmonik Ölçümlerinde Frekans Spektrumu Nasıl Yorumlanır?
Elektrik sistemlerinde harmonik ölçümü yapmak, enerji kalitesi problemlerini anlamanın yalnızca ilk aşamasıdır. Ölçüm cihazından alınan toplam harmonik bozulma değerleri, sistemde bir bozulma bulunduğunu gösterebilir ancak problemin hangi frekans bileşenlerinden kaynaklandığını tek başına açıklamaz. Bu nedenle harmonik frekans spektrumu, ölçüm sonuçlarının ayrıntılı biçimde değerlendirilmesinde temel analiz araçlarından biri olarak kullanılır. Frekans spektrumu, temel şebeke frekansının üzerinde oluşan harmonik bileşenleri mertebe ve büyüklüklerine göre göstererek elektrik sisteminin gerçek harmonik karakterini ortaya çıkarır.
Endüstriyel tesislerde frekans konvertörleri, doğrultucular, UPS sistemleri, kaynak makineleri, LED aydınlatmalar ve farklı güç elektroniği yükleri birbirinden farklı harmonik profiller oluşturabilir. Aynı toplam harmonik bozulma değerine sahip iki tesiste baskın harmonik mertebeleri, yük davranışı ve sistem üzerindeki etkiler tamamen farklı olabilir. Bu nedenle harmonik spektrum analizi yapılırken yalnızca THD değeri değil, üçüncü, beşinci, yedinci ve daha yüksek harmonik bileşenlerin dağılımı da ayrı ayrı incelenmelidir.
Frekans spektrumu yorumlama sürecinde ölçüm noktası, yük seviyesi, çalışma süresi, faz dağılımı ve gerilim ile akım harmonikleri birlikte değerlendirilmelidir. Tek bir ölçüm anına veya yalnızca en yüksek sütuna göre karar verilmesi yanlış sonuçlara yol açabilir. Doğru yorumlanan spektrum verileri harmonik kaynağının bulunmasını, iyileştirme yönteminin doğru seçilmesini ve gereksiz filtre yatırımlarının önlenmesini sağlar.
Frekans Spektrumu Harmonik Ölçümünde Neyi Gösterir?
Frekans spektrumu, elektrik sisteminde temel frekansın yanında bulunan harmonik bileşenlerin dağılımını gösterir. Türkiye’de şebekenin temel frekansı 50 Hz olduğundan ikinci harmonik 100 Hz, üçüncü harmonik 150 Hz, beşinci harmonik 250 Hz ve yedinci harmonik 350 Hz seviyesinde oluşur. Spektrum ekranında bu bileşenler ayrı sütunlar veya çizgiler hâlinde görüntülenir. Her sütunun yüksekliği ilgili harmonik bileşenin temel bileşene veya ölçülen akım ve gerilim değerine göre büyüklüğünü ifade eder.
Toplam harmonik bozulma değeri, tüm harmonik bileşenlerin birleşik etkisini tek bir oranla gösterir. Ancak bu değer harmoniklerin hangi mertebelerde yoğunlaştığını açıklamaz. Örneğin aynı THD değerine sahip iki ölçümden birinde üçüncü harmonik baskınken diğerinde beşinci ve yedinci harmonikler daha yüksek olabilir. Bu iki durum aynı çözüm yaklaşımıyla değerlendirilemez. Üçüncü harmonik nötr akımı ve tek fazlı elektronik yüklerle daha fazla ilişkilendirilebilirken beşinci ve yedinci harmonikler sürücüler, doğrultucular ve motor sistemleri üzerinde farklı etkiler oluşturabilir.
Harmonik frekans spektrumu ayrıca gerilim ve akım bozulmalarının birbirinden ayrılmasını sağlar. Akım spektrumu genellikle doğrusal olmayan yüklerin şebekeden çektiği harmonik akımları gösterir. Gerilim spektrumu ise bu akımların sistem empedansı üzerinden oluşturduğu gerilim bozulmasını ortaya koyar. Akım harmonikleri yüksek, gerilim harmonikleri düşükse şebeke yapısı harmonik akımlara karşı daha güçlü davranıyor olabilir. Hem akım hem de gerilim harmonikleri yüksekse sistem empedansı, trafo kapasitesi ve dağıtım yapısı da ayrıntılı biçimde incelenmelidir.
Frekans spektrumu, yüklerin devreye girip çıkmasıyla harmonik davranışın nasıl değiştiğini de gösterir. Farklı üretim saatlerinde alınan spektrum kayıtları karşılaştırılarak belirli makinelerin veya üretim hatlarının harmonik seviyelerine katkısı belirlenebilir. Bu nedenle spektrum tek bir ekran görüntüsü olarak değil, sistemin çalışma koşullarıyla ilişkilendirilmiş zaman bazlı veri olarak değerlendirilmelidir.
Harmonik Mertebeleri Frekans Spektrumunda Nasıl Okunur?
Harmonik mertebesi, ilgili bileşenin temel frekansın kaç katında oluştuğunu ifade eder. Birinci mertebe temel şebeke bileşenidir ve normal çalışma frekansını gösterir. Bunun üzerindeki mertebeler harmonik bileşenlerdir. Spektrum grafiğinde mertebe numarası yatay eksende, bileşenin büyüklüğü ise dikey eksende gösterilir. Analiz yapılırken hem mertebe sırası hem de ilgili bileşenin ölçüm birimi ve referans değeri kontrol edilmelidir.
Üçüncü harmonik ve üçün katları, üç fazlı dört iletkenli sistemlerde özellikle önemlidir. Bu harmonikler fazlar arasında birbirini sönümlemek yerine nötr iletkeninde toplanabilir. Bu nedenle üçüncü, dokuzuncu ve on beşinci harmoniklerin yüksek olduğu sistemlerde nötr akımı, kablo sıcaklığı ve tek fazlı elektronik yüklerin dağılımı incelenmelidir.
Beşinci ve yedinci harmonikler endüstriyel sistemlerde sık karşılaşılan bileşenlerdir. Altı darbeli doğrultucular ve frekans konvertörleri çoğunlukla bu mertebelerde belirgin harmonik akımlar oluşturabilir. Beşinci harmonik negatif sıra bileşeni meydana getirerek motorlarda ters yönde dönen manyetik alan etkisi oluşturabilir. Bu durum motor sıcaklığının artmasına, tork dalgalanmalarına ve verim kaybına yol açabilir. Yedinci harmonik ise farklı sıra davranışı gösterse de motorlar, trafolar ve kompanzasyon ekipmanları üzerinde ek kayıplar oluşturabilir.
Harmonik mertebeleri yorumlanırken yalnızca tek bir yüksek bileşene odaklanılmamalıdır. Spektrumun genel şekli, ardışık mertebeler arasındaki ilişki ve yük karakteri birlikte ele alınmalıdır. Belirli mertebelerin düzenli aralıklarla baskın olması yükün doğrultucu yapısı hakkında fikir verebilir. Çok sayıda mertebenin dağınık biçimde yükselmesi ise farklı doğrusal olmayan yüklerin aynı anda çalıştığını veya geçici olayların ölçüme yansıdığını gösterebilir.
Ölçüm cihazının sunduğu değerlerin yüzde, amper veya volt cinsinden olup olmadığı da kontrol edilmelidir. Yüzde değerler temel bileşene göre oranı gösterirken mutlak akım ve gerilim değerleri ekipman üzerindeki gerçek elektriksel yükü anlamak açısından önemlidir. Düşük yük koşullarında yüzde THD yüksek görünse bile mutlak harmonik akımı sınırlı olabilir. Bu nedenle frekans spektrumu yorumlama sürecinde yük seviyesi mutlaka dikkate alınmalıdır.
Baskın Harmonik Bileşenler Spektrum Üzerinden Nasıl Belirlenir?
Baskın harmonik bileşenler, spektrum grafiğinde diğer mertebelere göre belirgin şekilde yüksek görünen bileşenlerdir. Ancak baskınlık yalnızca en uzun sütunu seçmekle belirlenmez. Bileşenin mutlak büyüklüğü, toplam bozulmaya katkısı, ölçüm süresindeki devamlılığı ve sistem üzerindeki etkisi birlikte değerlendirilmelidir.
İlk olarak akım ve gerilim spektrumları ayrı ayrı incelenmelidir. Akım tarafında baskın olan bir harmonik, belirli bir yük grubunun karakteristik davranışını gösterebilir. Aynı mertebe gerilim spektrumunda da belirginleşiyorsa bu harmonik sistem empedansı üzerinden enerji kalitesini daha geniş ölçekte etkiliyor olabilir. Akımda yüksek ancak gerilimde düşük kalan bileşenler çoğunlukla yük kaynağına yakın, sınırlı yayılıma sahip harmonik davranışları gösterebilir.
Baskın harmonik tespitinde farklı çalışma koşullarında alınan ölçümler karşılaştırılmalıdır. Belirli bir üretim hattı devreye girdiğinde beşinci harmonik yükseliyor, hat devreden çıktığında düşüyorsa ilgili yük grubu güçlü bir harmonik kaynak adayıdır. Aynı bileşenin tüm çalışma dönemlerinde yüksek kalması ise sürekli çalışan bir ekipmana veya tesisin genel elektriksel yapısına işaret edebilir.
Faz bazlı inceleme de baskın bileşenlerin doğru belirlenmesini sağlar. Bir harmonik yalnızca tek fazda yükseliyorsa ilgili faza bağlı yükler ve bağlantılar kontrol edilmelidir. Üç fazın tamamında benzer seviyelerde görülüyorsa üç fazlı doğrusal olmayan yükler veya ortak dağıtım noktaları öncelikli olarak incelenebilir.
Baskın harmonik değerlendirilirken ölçüm cihazının örnekleme hızı ve kayıt süresi de önemlidir. Çok kısa ölçümler geçici olayları sürekli problem gibi gösterebilir. Uzun süreli kayıtlar ise hangi harmoniklerin kalıcı, hangilerinin yalnızca belirli yük geçişlerinde oluştuğunu ayırt etmeyi kolaylaştırır. Bu nedenle harmonik spektrum analizi, anlık grafik ile trend verilerinin birlikte yorumlanmasına dayanmalıdır.
Frekans Spektrumu Harmonik Kaynağını Bulmada Nasıl Kullanılır?
Frekans spektrumu, farklı yük tiplerinin oluşturduğu karakteristik harmonik dağılımlarını karşılaştırarak harmonik kaynağının belirlenmesine yardımcı olur. Kaynağı bulmak için ölçümler ana dağıtım panosundan başlayarak alt dağıtım panolarına ve yük noktalarına doğru kademeli biçimde yapılmalıdır. Harmonik seviyesinin hangi noktadan sonra yükselmeye başladığı incelenerek problemli bölüm daraltılabilir.
Ana panoda yüksek görülen bir harmonik bileşen, tüm tesisin aynı ölçüde problemli olduğu anlamına gelmez. Alt panolardaki spektrum sonuçları karşılaştırıldığında belirli bir üretim hattının veya makine grubunun toplam bozulmaya daha fazla katkı sağladığı görülebilir. Kaynağa yaklaştıkça akım harmoniklerinin artması, ilgili yükün harmonik üretiminde önemli rol oynadığını gösterir.
Yüklerin çalışma kayıtları spektrum verileriyle eşleştirilmelidir. Frekans konvertörü, kaynak makinesi, UPS veya doğrultucu grubunun devreye giriş zamanı ile spektrum değişimi aynı zaman çizelgesinde incelendiğinde kaynak tespiti daha güvenilir hâle gelir. Üretim değişmeden harmonik seviyesi aniden yükseliyorsa ekipman arızası, bağlantı problemi veya şebeke koşullarındaki değişim de değerlendirilmelidir.
Fazlar arasında farklı spektrum karakterleri bulunması, yük dağılımı ve faz bağlantıları hakkında bilgi verir. Belirli bir fazda üçüncü harmonik yoğunluğu varsa tek fazlı elektronik yüklerin o fazda toplanmış olması mümkündür. Beşinci ve yedinci harmoniklerin üç fazda benzer yükselmesi, üç fazlı sürücü veya doğrultucu yüklerin etkisini gösterebilir.
Kaynak belirleme sürecinde yalnızca harmonik mertebesi ile ekipman türü arasında doğrudan eşleştirme yapılmamalıdır. Aynı harmonik bileşen birden fazla yük tarafından üretilebilir. Bu nedenle frekans spektrumu, ölçüm noktası, yük durumu, faz dağılımı ve sistem tek hat şemasıyla birlikte yorumlanmalıdır. Böylece varsayıma dayalı ekipman değişimi veya gereksiz filtre yatırımı yerine ölçümle doğrulanmış müdahale planı oluşturulabilir.
Spektrum Analizi Sonuçlarına Göre Hangi İyileştirmeler Planlanır?
Spektrum analizi sonrasında uygulanacak iyileştirme yöntemi, baskın harmonik mertebelerine, yük yapısına, harmonik seviyelerinin zaman içindeki değişimine ve sistem empedansına göre belirlenmelidir. Tüm harmonik problemleri için tek tip çözüm kullanılması doğru değildir. İlk adım, harmonik üreten yüklerin yerini ve çalışma karakterini netleştirmektir.
Harmoniklerin belirli bir yük grubunda yoğunlaşması durumunda yerel iyileştirmeler değerlendirilebilir. Kablolama düzeninin gözden geçirilmesi, yüklerin fazlar arasında dengelenmesi, bağlantıların kontrol edilmesi veya ilgili ekipmanın üretici ayarlarının incelenmesi bazı problemlerin azalmasını sağlayabilir. Harmonik etkisi tüm tesise yayılıyorsa merkezi çözüm yaklaşımı gerekebilir.

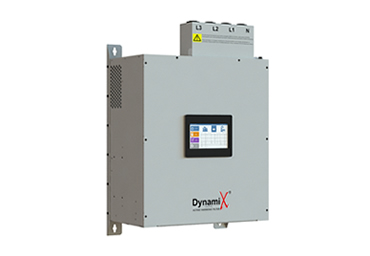

Yük yapısının sık değiştiği, birden fazla harmonik mertebesinin farklı zamanlarda baskın hâle geldiği tesislerde aktif harmonik filtre kullanımı değerlendirilebilir. Aktif harmonik filtre, ölçülen harmonik akımlara karşı gerçek zamanlı düzeltme akımı üreterek farklı mertebelerdeki bozulmaları azaltabilir. Filtre kapasitesi belirlenirken yalnızca toplam THD değeri değil, faz bazlı harmonik akımları, baskın mertebeler, maksimum yük seviyesi ve gelecekteki kapasite artışları dikkate alınmalıdır.
Yük davranışının daha sabit olduğu ve belirli harmonik mertebelerinin sürekli baskın kaldığı sistemlerde uygun mühendislik hesabıyla pasif harmonik filtre çözümleri değerlendirilebilir. Ancak pasif filtre tasarımında sistem empedansı ve rezonans riski ayrıntılı biçimde analiz edilmelidir. Yanlış frekansa ayarlanan veya şebeke koşulları dikkate alınmadan uygulanan pasif harmonik filtre, harmonik seviyelerini azaltmak yerine belirli mertebelerde büyütebilir.
Frekans konvertörü çıkışında motor geriliminin dalga biçimi, yüksek frekanslı anahtarlama bileşenleri ve uzun motor kablolarından kaynaklanan problemler bulunuyorsa sinüs filtre gündeme gelebilir. Ancak sinüs filtre, tesis girişindeki genel akım harmoniklerini azaltmak için kullanılan aktif veya pasif harmonik filtrelerle aynı amaçta değerlendirilmemelidir. Sinüs filtre daha çok sürücü çıkışındaki gerilim dalga biçimini iyileştirmeye, motor izolasyonunu ve kablo sistemini korumaya yöneliktir.
İyileştirme uygulamasından sonra aynı ölçüm noktalarında, benzer yük koşullarında yeniden harmonik spektrum analizi yapılmalıdır. Önceki ve sonraki spektrumlar karşılaştırılarak baskın mertebelerdeki değişim, toplam harmonik bozulma, fazlar arası dağılım ve gerilim bozulması kontrol edilmelidir. Böylece uygulanan çözümün yalnızca teorik olarak değil, gerçek saha verileriyle de etkili olduğu doğrulanabilir.
