Harmonik Kaynaklarının Tesis İçinde Haritalandırılması Nasıl Yapılır?
Harmonik kaynaklarının tesis içinde haritalandırılması, elektrik sisteminde harmonik bozulmaya neden olan yüklerin hangi noktalarda yoğunlaştığını belirlemek için yapılan teknik analiz sürecidir. Endüstriyel tesislerde harmonikler genellikle tek bir ekipmandan değil, farklı yük gruplarının birlikte çalışmasından kaynaklanır. Sürücüler, doğrultucular, UPS sistemleri, kaynak makineleri, LED aydınlatmalar, otomasyon panoları ve güç elektroniği tabanlı cihazlar harmonik oluşumunda önemli rol oynar. Bu nedenle harmonik problemi yalnızca ana panodan alınan tek ölçümle doğru şekilde anlaşılamaz. Tesis içindeki dağıtım yapısı, yük grupları, ölçüm noktaları ve çalışma senaryoları birlikte değerlendirilmelidir.
Harmonik haritalandırma çalışmasının temel amacı, harmonik seviyesinin nerede oluştuğunu, hangi yük gruplarıyla arttığını ve sistem içinde nasıl yayıldığını ortaya koymaktır. Ana dağıtım panosunda yüksek THD değeri görülmesi, problemin kaynağını tek başına göstermez. Harmonik bozulma bir üretim hattından, belirli bir motor sürücü grubundan, doğrultucu yüklerden veya farklı vardiya koşullarında devreye giren ekipmanlardan kaynaklanabilir. Bu nedenle ölçüm noktalarının doğru seçilmesi ve verilerin tesis yapısına göre yorumlanması gerekir. Doğru yapılan harmonik kaynak haritası, filtreleme ihtiyacının doğru belirlenmesini, gereksiz yatırımın önlenmesini ve enerji kalitesinin daha kontrollü yönetilmesini sağlar.
Tesis İçindeki Harmonik Kaynakları Nasıl Tespit Edilir?
Tesis içindeki harmonik kaynaklarını tespit etmek için ilk adım, doğrusal olmayan yüklerin belirlenmesidir. Harmonik akımlar çoğunlukla şebekeden sinüzoidal olmayan akım çeken ekipmanlardan kaynaklanır. Frekans konvertörleri, hız kontrol cihazları, kaynak makineleri, UPS sistemleri, doğrultucular ve bazı elektronik güç kaynakları bu grupta yer alır. Bu cihazlar çalışırken akım dalga formunu bozar ve sistemde farklı harmonik bileşenlerin oluşmasına neden olur. Bu nedenle tesis envanteri çıkarılırken yalnızca kurulu güç değerlerine değil, yüklerin çalışma karakterine de bakılmalıdır.
Tespit sürecinde yüklerin hangi saatlerde çalıştığı, ne kadar süre devrede kaldığı ve aynı anda hangi ekipmanlarla birlikte çalıştığı incelenmelidir. Bazı harmonik kaynakları sürekli çalışırken bazıları yalnızca belirli üretim adımlarında devreye girer. Bu durum ölçüm sonuçlarını doğrudan etkiler. Örneğin vardiya başlangıcında devreye giren motor sürücüler harmonik seviyesini kısa süreli artırabilirken, sürekli çalışan doğrultucu sistemleri daha kalıcı bir harmonik yük oluşturabilir. Bu nedenle harmonik kaynak tespiti anlık gözleme değil, çalışma düzeninin detaylı analizine dayanmalıdır.
Enerji analizörleri ile yapılan ölçümler, harmonik kaynaklarının belirlenmesinde temel veri sağlar. Akım harmonikleri, gerilim harmonikleri, THD değerleri, faz bazlı akım dağılımı ve yük değişimleri birlikte değerlendirilmelidir. Özellikle akım harmoniklerindeki artış, çoğu zaman harmonik üreten yüke daha yakın noktada belirginleşir. Gerilim bozulması ise sistem empedansı ve harmonik akımların etkileşimi sonucunda farklı noktalarda değişebilir. Bu ayrım doğru yapılmadığında harmonik kaynağı yanlış yorumlanabilir.
Tesis içindeki harmonik kaynaklarını belirlerken yalnızca en yüksek THD değerine odaklanmak yeterli değildir. Düşük güçlü ancak sürekli çalışan birçok ekipman, toplamda önemli bir harmonik yük oluşturabilir. Aynı şekilde yüksek güçlü bir ekipman yalnızca kısa süre çalışıyor olabilir ve ölçüm zamanına bağlı olarak etkisi farklı görünebilir. Bu nedenle harmonik kaynak tespiti yük büyüklüğü, çalışma süresi, harmonik bileşen yapısı ve sistem üzerindeki toplam etki birlikte değerlendirilerek yapılmalıdır.
Harmonik Kaynakları Ölçüm Noktalarına Göre Nasıl Ayrıştırılır?
Harmonik kaynaklarının doğru ayrıştırılabilmesi için ölçüm noktalarının tesis dağıtım yapısına göre planlanması gerekir. Ana dağıtım panosu, alt dağıtım panoları, üretim hattı panoları ve belirli yük gruplarına yakın noktalar ayrı ayrı ölçülmelidir. Ana panodan alınan ölçüm tesisin toplam harmonik davranışını gösterir ancak hangi yük grubunun bu bozulmaya neden olduğunu tek başına açıklamaz. Alt dağıtım noktalarındaki ölçümler ise harmoniklerin hangi bölümde yoğunlaştığını anlamayı sağlar.
Ölçüm noktaları belirlenirken enerji akış yönü dikkate alınmalıdır. Harmonik üreten yükler, bağlı oldukları panodan başlayarak üst dağıtım seviyelerine doğru etki gösterebilir. Bu nedenle ölçümler kaynağa yakın noktalardan ana dağıtım noktasına doğru kademeli şekilde yapılmalıdır. Böylece harmonik seviyesinin hangi noktada yükseldiği ve hangi noktada sistem geneline yayıldığı daha net anlaşılır. Bu yaklaşım, harmonik kaynak haritalandırmasının temelini oluşturur.
Farklı ölçüm noktalarından alınan veriler karşılaştırılırken aynı çalışma koşullarında ölçüm yapılması önemlidir. Bir noktada üretim hattı tam yükte çalışırken diğer noktada yük düşükse sonuçlar doğru karşılaştırılamaz. Bu nedenle ölçüm planı hazırlanırken üretim saatleri, vardiya düzeni, yük geçişleri ve kritik ekipmanların devrede olduğu zamanlar dikkate alınmalıdır. Ölçüm süreleri de yeterli uzunlukta olmalıdır. Kısa süreli ölçümler, harmonik kaynaklarının gerçek davranışını yansıtmayabilir.
Ayrıştırma sürecinde harmonik spektrumunun incelenmesi gerekir. Sadece toplam THD değerine bakmak, kaynak ayrımı için yeterli değildir. Üçüncü harmonik, beşinci harmonik, yedinci harmonik ve diğer bileşenlerin hangi noktalarda arttığı ayrı ayrı analiz edilmelidir. Örneğin üçüncü harmonik yoğunluğu nötr hattı problemleriyle ilişkili olabilirken, beşinci ve yedinci harmonikler sürücü ve doğrultucu yüklerle daha fazla bağlantılı olabilir. Bu nedenle harmonik kaynakları ölçüm noktalarına göre ayrıştırılırken bileşen bazlı değerlendirme yapılmalıdır.
Yük Gruplarına Göre Harmonik Yoğunluğu Nasıl Değerlendirilir?
Yük gruplarına göre harmonik yoğunluğunu değerlendirmek için tesis içindeki ekipmanlar çalışma karakterlerine göre sınıflandırılmalıdır. Motor sürücü grupları, kaynak ekipmanları, UPS sistemleri, aydınlatma grupları, doğrultucu yükler ve otomasyon sistemleri ayrı başlıklar altında incelenmelidir. Her yük grubunun harmonik üretme potansiyeli farklıdır. Bu nedenle tüm yükleri aynı teknik davranışa sahip kabul etmek yanlış sonuçlara neden olur.
Motor sürücüleri ve frekans konvertörleri, değişken hızlı çalışma sağladıkları için enerji verimliliği açısından avantajlıdır ancak harmonik üretimi açısından dikkatle analiz edilmelidir. Özellikle yüksek güçlü sürücülerin bulunduğu hatlarda akım harmonikleri belirgin şekilde artabilir. Kaynak makineleri ise kısa süreli ancak yüksek etkili harmonik dalgalanmalar oluşturabilir. UPS sistemleri ve doğrultucular daha sürekli harmonik etkiler oluşturabilir. Bu farklı davranışların ayrı ayrı değerlendirilmesi gerekir.
Harmonik yoğunluğu değerlendirilirken yükün çalışma süresi ve eş zamanlılık oranı dikkate alınmalıdır. Bazı ekipmanlar yüksek harmonik üretme potansiyeline sahip olsa da kısa süreli çalıştığı için toplam etki sınırlı kalabilir. Buna karşılık daha düşük güçlü birçok elektronik yük sürekli çalıştığında toplam harmonik etkisi önemli seviyeye ulaşabilir. Bu nedenle harmonik yoğunluğu yalnızca ekipman gücüne göre değil, çalışma süresi ve sistemdeki toplam katkısına göre değerlendirilmelidir.
Faz bazlı dağılım da yük gruplarının analizinde önemlidir. Dengesiz yüklenmiş sistemlerde bazı fazlarda harmonik yoğunluğu daha yüksek olabilir. Bu durum nötr akımı artışı, kablo ısınması ve ölçüm dengesizlikleri gibi problemleri beraberinde getirebilir. Bu nedenle her yük grubunun fazlara nasıl dağıldığı incelenmeli, tek fazlı elektronik yüklerin belirli fazlarda yoğunlaşıp yoğunlaşmadığı kontrol edilmelidir. Doğru yapılan yük grubu analizi, harmonik kaynak haritasının daha güvenilir oluşmasını sağlar.
Ölçüm Verileriyle Harmonik Kaynak Haritası Nasıl Oluşturulur?
Harmonik kaynak haritası oluşturulurken ilk olarak tüm ölçüm noktalarından alınan veriler düzenli bir yapıda toplanmalıdır. Ana pano, alt panolar, üretim hattı panoları ve kritik yük noktalarından alınan THD değerleri, harmonik akım seviyeleri, gerilim bozulmaları, faz akımları ve çalışma zamanları birlikte kaydedilmelidir. Bu veriler yalnızca sayısal değer olarak değil, tesisin dağıtım şeması üzerinde konumlandırılarak değerlendirilmelidir. Böylece harmoniklerin tesis içinde hangi noktalarda yoğunlaştığı görsel olarak da anlaşılır hale gelir.
Harita oluşturulurken ölçüm sonuçları yük gruplarıyla eşleştirilmelidir. Örneğin belirli bir üretim hattında beşinci harmonik yoğunluğu artıyorsa bu hattaki sürücü veya doğrultucu yükler detaylı incelenmelidir. Başka bir bölgede üçüncü harmonik artışı görülüyorsa tek fazlı elektronik yükler ve nötr akımı davranışı değerlendirilmelidir. Bu eşleştirme yapılmadan yalnızca THD değerlerini listelemek yeterli değildir. Haritanın amacı problemin sayısal seviyesini değil, kaynağını ve yayılım yönünü ortaya koymaktır.
Zaman bazlı veri analizi de harita oluşturma sürecinde önemlidir. Harmonik seviyeleri günün her saatinde aynı olmayabilir. Üretim yoğunluğu, vardiya değişimi, ekipman devreye alma saatleri ve bakım süreçleri harmonik davranışını değiştirebilir. Bu nedenle harmonik kaynak haritası yalnızca tek zamanlı ölçüme dayanmamalıdır. Farklı çalışma senaryolarında alınan ölçümler karşılaştırılarak daha güvenilir bir harita oluşturulmalıdır.
Harmonik kaynak haritası hazırlanırken renk kodlama veya yoğunluk seviyeleri kullanılabilir. Düşük, orta ve yüksek harmonik yoğunluk bölgeleri ayrı şekilde sınıflandırılabilir. Bu yaklaşım teknik ekiplerin öncelik belirlemesini kolaylaştırır. Ayrıca yatırım planlamasında hangi noktalara öncelik verileceği daha net anlaşılır. Özellikle büyük tesislerde harmonik kaynak haritası, enerji kalitesi yönetimi için önemli bir karar aracı haline gelir.
Harmonik Kaynak Haritası İyileştirme Planına Nasıl Dönüştürülür?
Harmonik kaynak haritası tamamlandıktan sonra elde edilen veriler iyileştirme planına dönüştürülmelidir. Bu aşamada ilk olarak en yüksek harmonik yoğunluğa sahip bölgeler belirlenir. Ancak önceliklendirme yalnızca en yüksek THD değerine göre yapılmamalıdır. Harmonik seviyesinin ekipman güvenliği, enerji kalitesi, üretim sürekliliği ve sistem kayıpları üzerindeki etkisi de değerlendirilmelidir. Bazı düşük seviyeli harmonik problemleri kritik ekipmanlara yakın olduğu için daha öncelikli olabilir.

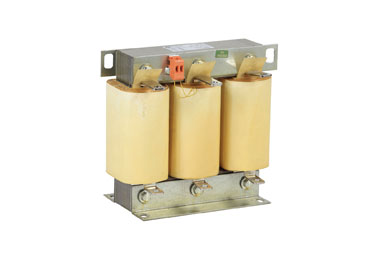

İyileştirme planında uygulanacak çözüm, problemin kaynağına göre belirlenmelidir. Eğer harmonik bozulma belirli bir yük grubunda yoğunlaşıyorsa yerel filtreleme çözümü daha verimli olabilir. Problem tesis geneline yayılmışsa merkezi harmonik filtreleme veya daha kapsamlı enerji kalitesi çözümü gerekebilir. Bu nedenle harmonik kaynak haritası, çözümün yalnızca ne olacağını değil, nerede uygulanacağını da belirler.
Bazı durumlarda ekipman yerleşimi, yük dağılımı veya çalışma sırası değiştirilerek harmonik etkiler azaltılabilir. Tüm problemler doğrudan yeni ekipman yatırımı gerektirmez. Yüklerin fazlara daha dengeli dağıtılması, yoğun harmonik üreten ekipmanların aynı anda devreye girmesinin önlenmesi veya mevcut kompanzasyon sisteminin harmonik etkiler açısından yeniden değerlendirilmesi önemli iyileştirmeler sağlayabilir. Bu nedenle iyileştirme planı yalnızca ürün odaklı değil, sistem davranışı odaklı hazırlanmalıdır.
Uygulama sonrasında yeniden ölçüm yapılması gerekir. Çünkü harmonik kaynak haritasına göre yapılan iyileştirmenin gerçekten sonuç verip vermediği ancak tekrar ölçümle anlaşılabilir. Önceki ve sonraki ölçüm değerleri karşılaştırılmalı, THD seviyeleri, harmonik spektrumu, gerilim bozulmaları ve ekipman sıcaklık davranışları yeniden analiz edilmelidir. Bu yaklaşım, yapılan yatırımın etkisini netleştirir ve sistemin uzun vadeli enerji kalitesi performansını güvence altına alır.
