Harmonik Bozulmalarda Referans Ölçüm Noktası Nasıl Belirlenir?
Harmonik analiz çalışmalarında doğru sonuç elde edebilmenin temel şartlarından biri, ölçümün doğru noktadan yapılmasıdır. Harmonik seviyeleri tesisin her noktasında aynı değildir. Yüklerin yapısı, dağıtım sistemi, kablo uzunlukları, trafo bağlantıları ve harmonik üreten ekipmanların konumu ölçüm sonuçlarını doğrudan etkiler. Bu nedenle referans ölçüm noktasının yanlış seçilmesi, tesisin gerçek harmonik davranışının yanlış yorumlanmasına neden olabilir. Bazı durumlarda harmonik problemi olduğundan daha düşük görünürken, bazı durumlarda ise olduğundan daha yüksek algılanabilir. Bu durum gereksiz yatırımlara veya yanlış çözüm uygulamalarına yol açabilir.
Doğru referans ölçüm noktası belirlenirken ölçümün amacı dikkate alınmalıdır. Eğer amaç tesis genelindeki enerji kalitesini değerlendirmekse farklı bir yaklaşım gerekirken, belirli bir ekipmanın harmonik etkisini incelemek için daha farklı bir ölçüm stratejisi uygulanmalıdır. Bu nedenle harmonik analiz sürecinde yalnızca ölçüm cihazının kalitesi değil, ölçüm noktasının seçimi de büyük önem taşır. Özellikle harmonik filtre yatırımları, enerji kalitesi projeleri ve kompanzasyon sistemlerinin değerlendirilmesinde referans ölçüm noktası kritik rol oynar.
Harmonik Ölçümünde Referans Nokta Seçimi Analiz Sonuçlarını Neden Değiştirir?
Harmonik akımlar ve gerilim bozulmaları elektrik sisteminin her noktasında aynı seviyede oluşmaz. Harmonik üreten yüklerin bulunduğu noktalara yaklaşıldıkça ölçülen değerler değişebilir. Bu nedenle aynı tesis içerisinde farklı noktalarda yapılan ölçümler farklı THD sonuçları verebilir. Referans noktası değiştiğinde elde edilen harmonik profil de değişeceğinden analiz sonuçları doğrudan etkilenir.
Örneğin harmonik üreten sürücü sistemlerinin bulunduğu bir üretim hattında yapılan ölçüm ile ana dağıtım panosunda yapılan ölçüm aynı sonucu vermeyebilir. Çünkü harmonik akımlar dağıtım sistemi boyunca farklı şekillerde yayılır. Bazı harmonikler trafo veya kablo empedanslarından etkilenirken bazıları farklı yüklerle etkileşime girerek farklı seviyelerde ölçülebilir.
Referans noktasının doğru seçilmesi, harmonik probleminin kaynağını belirleyebilmek açısından da önemlidir. Ölçüm yalnızca tesis girişinde yapılırsa harmonik bozulmanın hangi yük grubundan kaynaklandığını anlamak zorlaşabilir. Buna karşılık uygun seçilmiş referans noktaları sayesinde harmoniklerin oluştuğu bölge daha net şekilde tespit edilebilir.
Enerji kalitesi yatırımlarında da referans nokta seçimi kritik öneme sahiptir. Harmonik filtre sistemlerinin kapasitesi, filtreleme noktası ve uygulama stratejisi çoğu zaman ölçüm sonuçlarına göre belirlenir. Bu nedenle yanlış referans noktasından elde edilen veriler tüm mühendislik sürecini etkileyebilir.
Harmonik Kaynağına Yakın Ölçüm Yapılması Hangi Avantajları Sağlar?
Harmonik kaynağına yakın yapılan ölçümler, problemin gerçek boyutunun ortaya çıkarılmasını kolaylaştırır. Çünkü harmonik üreten ekipmanın davranışı doğrudan gözlemlenebilir ve diğer yüklerin etkisi minimum seviyeye iner. Bu yaklaşım özellikle sürücüler, doğrultucular, UPS sistemleri ve kaynak makineleri gibi doğrusal olmayan yüklerin analizinde oldukça etkilidir.
Kaynağa yakın ölçüm yapıldığında harmoniklerin hangi seviyede üretildiği daha net belirlenebilir. Böylece harmonik filtre uygulamalarının gerekli olup olmadığı daha doğru değerlendirilir. Ayrıca yükün devreye girme ve çıkma anlarında oluşan harmonik değişimler daha hassas şekilde analiz edilebilir.
Bu yöntem aynı zamanda harmonik haritalandırma çalışmalarında da önemli avantaj sağlar. Tesiste bulunan farklı yük gruplarının harmonik katkıları ayrı ayrı incelenebilir. Böylece harmonik seviyesinin hangi bölümden kaynaklandığı daha net anlaşılır ve çözüm süreci daha doğru planlanır.
Kaynağa yakın ölçümlerin bir diğer avantajı ise yatırım maliyetlerinin optimize edilmesidir. Harmonik probleminin gerçek kaynağı belirlenebildiği için gereksiz filtre yatırımlarının önüne geçilebilir. Sorun yalnızca belirli bir üretim hattında yoğunlaşıyorsa tüm tesis yerine ilgili bölüme yönelik çözüm geliştirmek mümkün olur.
Ana Pano ve Alt Dağıtım Noktalarında Ölçüm Yaklaşımı Nasıl Farklılaşır?
Ana dağıtım panosunda yapılan ölçümler tesisin genel enerji kalitesi durumunu ortaya koyar. Bu noktada ölçülen harmonik seviyeleri, tüm yüklerin toplam etkisini içerir. Özellikle tesis girişindeki enerji kalitesi performansını değerlendirmek isteyen işletmeler için ana pano ölçümleri önemli bilgiler sağlar.
Alt dağıtım noktalarında yapılan ölçümler ise daha lokal analiz imkanı sunar. Belirli üretim hatlarının, makinelerin veya yük gruplarının harmonik davranışı detaylı şekilde incelenebilir. Bu yaklaşım özellikle harmonik kaynağını tespit etmek için kullanılır.
Ana panoda görülen yüksek harmonik değerleri her zaman tüm tesisin problemli olduğu anlamına gelmez. Bazı durumlarda belirli bir bölümde oluşan harmonikler tüm sisteme yayılabilir. Bu nedenle alt dağıtım noktalarında yapılacak ek ölçümler, problemin kaynağını ortaya çıkarmak açısından önemlidir.
Doğru analiz için çoğu zaman hem ana pano hem de alt dağıtım noktalarında ölçüm yapılması gerekir. Bu sayede harmoniklerin sistem içerisindeki yayılımı incelenebilir ve harmonik kaynakları daha net belirlenebilir. Özellikle büyük tesislerde tek noktadan yapılan ölçümler çoğu zaman yeterli bilgi sağlamaz.
Farklı Ölçüm Noktalarındaki THD Değerleri Nasıl Karşılaştırılır?
THD değerleri karşılaştırılırken ölçüm koşullarının aynı olması gerekir. Ölçüm süreleri, yük durumları ve üretim koşulları farklı olduğunda elde edilen sonuçlar yanıltıcı olabilir. Bu nedenle karşılaştırma yapılırken ölçümlerin benzer çalışma koşullarında alınması önemlidir.
Öncelikle her ölçüm noktasındaki toplam harmonik bozulma seviyeleri değerlendirilir. Daha sonra harmonik spektrumu incelenerek hangi harmonik bileşenlerin baskın olduğu belirlenir. Bazı noktalarda üçüncü harmonik öne çıkarken, bazı noktalarda beşinci veya yedinci harmonik daha yüksek olabilir.
Karşılaştırma sırasında yalnızca THD yüzdesine odaklanmak yeterli değildir. Harmonik akım seviyeleri, gerilim bozulmaları ve yük karakteristikleri de değerlendirilmelidir. Çünkü aynı THD seviyesine sahip iki farklı noktada tamamen farklı harmonik davranışları görülebilir.
Özellikle enerji kalitesi projelerinde farklı ölçüm noktalarının karşılaştırılması, harmoniklerin sistem içerisindeki yayılım yönünü anlamayı sağlar. Bu bilgiler filtre yerleşimi ve sistem optimizasyonu açısından önemli veriler sunar.
Yanlış Ölçüm Noktası Harmonik Analizinde Hangi Hatalara Yol Açar?
Yanlış ölçüm noktası seçimi, harmonik probleminin yanlış değerlendirilmesine neden olabilir. Ölçüm harmonik kaynağından çok uzak bir noktada yapılırsa problem olduğundan daha düşük seviyede görünebilir. Buna karşılık bazı noktalarda harmonikler farklı yüklerin etkisiyle büyüyerek olduğundan daha yüksek algılanabilir.
Yanlış ölçüm noktası nedeniyle harmonik kaynağı hatalı tespit edilebilir. Bu durum gereksiz filtre yatırımlarına veya yanlış ekipman seçimlerine yol açabilir. Özellikle büyük tesislerde yapılan mühendislik çalışmalarında bu tür hatalar önemli maliyetler oluşturabilir.
Bazı durumlarda harmonik filtre sistemleri yanlış noktaya kurulabilir. Çünkü ölçüm sonuçları problemin gerçek kaynağını göstermemiş olabilir. Bu durumda yapılan yatırım beklenen performansı sağlamaz ve harmonik seviyeleri düşürülemez.
Yanlış ölçüm noktası aynı zamanda enerji kalitesi raporlarının güvenilirliğini de azaltır. Analiz sonuçları gerçek sistem davranışını yansıtmadığında alınacak kararlar da hatalı olabilir. Bu nedenle harmonik analiz çalışmalarında referans ölçüm noktası seçimi, ölçüm cihazı kadar önemli bir mühendislik kararı olarak değerlendirilmelidir.
SVG Kompanzasyon Sistemlerinde Tesis Büyümesine Göre Kapasite Planlaması Nasıl Yapılır?
Endüstriyel tesislerde üretim kapasitesi arttıkça elektrik altyapısının da bu büyümeye uyum sağlaması gerekir. Yeni makinelerin devreye alınması, üretim hatlarının genişletilmesi, otomasyon seviyesinin artırılması veya ek tesis bölümlerinin oluşturulması aktif güç tüketimini artırdığı gibi reaktif güç ihtiyacını da değiştirir. Bu nedenle mevcut SVG kompanzasyon sisteminin gelecekteki yükleri karşılayıp karşılayamayacağı önceden değerlendirilmelidir. Aksi halde ilk kurulum aşamasında yeterli görünen bir SVG sistemi, tesis büyüdükçe yetersiz hale gelebilir ve enerji kalitesinde bozulmalar ortaya çıkabilir.
SVG kompanzasyon sistemlerinde kapasite planlaması yalnızca mevcut yüklerin analiz edilmesiyle sınırlı değildir. Sağlıklı bir planlama yapılabilmesi için tesisin büyüme hedefleri, yatırım planları, üretim artış beklentileri ve enerji tüketim projeksiyonları da dikkate alınmalıdır. Çünkü birçok işletmede yük artışı kademeli olarak gerçekleşir ve ilk yatırım sırasında yapılan doğru kapasite planlaması ilerleyen yıllarda ciddi maliyet avantajları sağlayabilir.
Kapasite planlamasının temel amacı, sistemin mevcut reaktif güç ihtiyacını karşılamasının yanında gelecekte oluşabilecek yük artışlarına da hazırlıklı olmasını sağlamaktır. Bu nedenle SVG kapasitesi belirlenirken yalnızca bugünkü değerler değil, işletmenin orta ve uzun vadeli büyüme senaryoları da değerlendirilmelidir.
Tesis Kapasite Artışı Reaktif Güç Davranışını Nasıl Değiştirir?
Bir tesiste kapasite artışı gerçekleştiğinde yalnızca aktif güç tüketimi yükselmez. Sistemdeki motor sayısının artması, sürücü kullanımının yaygınlaşması, yeni üretim ekipmanlarının devreye alınması ve yardımcı sistemlerin büyümesi reaktif güç ihtiyacını da doğrudan etkiler. Bu nedenle mevcut kompanzasyon yapısının gelecekteki yük koşullarına göre yeniden değerlendirilmesi gerekir.
Özellikle büyük motorlar, kompresör sistemleri, fan grupları ve endüstriyel sürücüler reaktif güç davranışını önemli ölçüde değiştirebilir. Tesis genişledikçe bu yüklerin toplam etkisi artar ve mevcut SVG sisteminin kapasitesi yetersiz kalabilir. Böyle bir durumda sistem hedeflenen güç faktörünü korumakta zorlanabilir.
Kapasite artışı aynı zamanda yük karakterini de değiştirebilir. İlk kurulum aşamasında daha sabit çalışan bir sistem zamanla daha dinamik hale gelebilir. Bu durum SVG sisteminin yalnızca kapasitesini değil, tepki performansını da etkiler. Özellikle ani yük değişimlerinin yoğun olduğu tesislerde kapasite artışına bağlı olarak reaktif güç geçişleri daha sık yaşanabilir.
Bu nedenle tesis büyümesi planlanırken yalnızca enerji tüketimi değil, reaktif güç davranışındaki değişim de analiz edilmelidir. Aksi halde sistem büyüdükçe enerji kalitesi problemleri ve kompanzasyon yetersizlikleri ortaya çıkabilir.
Yeni Üretim Hatları SVG Yük Hesaplarını Nasıl Etkiler?
Yeni üretim hatlarının devreye alınması SVG kapasite hesaplarının yeniden değerlendirilmesini gerektirir. Çünkü her yeni üretim hattı sisteme farklı karakterde yükler ekler. Bu yüklerin aktif güç tüketimi kadar reaktif güç davranışı da SVG sisteminin çalışma kapasitesini etkiler.
Örneğin üretim hattında kullanılan büyük motorlar, frekans konvertörleri, kaynak makineleri veya otomasyon sistemleri farklı reaktif güç karakteristiklerine sahip olabilir. Bu nedenle yalnızca kurulu güç değerlerine bakılarak kapasite hesabı yapılması yeterli değildir. Yeni hattın gerçek çalışma davranışı da analiz edilmelidir.
Bazı tesislerde yeni üretim hatları günün belirli saatlerinde devreye girerken bazı tesislerde sürekli çalışır. Bu durum SVG sisteminin yüklenme süresini ve reaktif güç ihtiyacını değiştirir. Özellikle vardiyalı çalışan tesislerde yük profilinin detaylı incelenmesi gerekir.
Yük hesaplamalarında eş zamanlı çalışma oranları da dikkate alınmalıdır. Tüm ekipmanların aynı anda tam kapasiteyle çalışacağı varsayımı çoğu zaman gerçekçi değildir. Bu nedenle mühendislik hesaplarında gerçek işletme verileri kullanılmalıdır.
Doğru yapılan yük hesapları sayesinde SVG kapasitesi daha sağlıklı belirlenebilir ve gereksiz kapasite yatırımlarının önüne geçilebilir. Aynı zamanda ileride oluşabilecek performans problemleri de daha kurulum aşamasında önlenebilir.
Gelecekteki Yük Artışları İçin Kapasite Rezervi Nasıl Planlanır?
SVG sistemlerinde kapasite planlamasının en önemli aşamalarından biri kapasite rezervinin doğru belirlenmesidir. Çünkü birçok tesiste büyüme tek seferde değil, yıllara yayılan yatırımlarla gerçekleşir. Bu nedenle sistem yalnızca mevcut yükleri değil, gelecekteki yük artışlarını da karşılayabilecek şekilde tasarlanmalıdır.
Kapasite rezervi planlanırken işletmenin yatırım hedefleri incelenmelidir. Yeni üretim alanları, ilave makineler, kapasite artırımları veya otomasyon yatırımları değerlendirilerek ilerleyen yıllarda oluşabilecek reaktif güç ihtiyacı tahmin edilmelidir.
Rezerv kapasitenin gereğinden düşük tutulması ileride yeni yatırım maliyetleri oluşturabilir. Buna karşılık aşırı yüksek kapasite seçimi de ilk yatırım maliyetini gereksiz şekilde artırabilir. Bu nedenle dengeli bir yaklaşım benimsenmelidir.
Birçok uygulamada belirli bir güvenlik payı bırakılarak sistem tasarlanır. Böylece tesis büyüdükçe SVG sistemi kısa vadede ek yatırıma ihtiyaç duymadan çalışmaya devam edebilir. Özellikle hızlı büyüme hedefi bulunan işletmelerde bu yaklaşım önemli avantaj sağlar.
Rezerv kapasite planlaması yapılırken yalnızca güç değeri değil, sistemin dinamik davranışı da dikkate alınmalıdır. Çünkü bazı yük artışları yalnızca reaktif güç miktarını değil, yük değişim hızını da artırabilir.

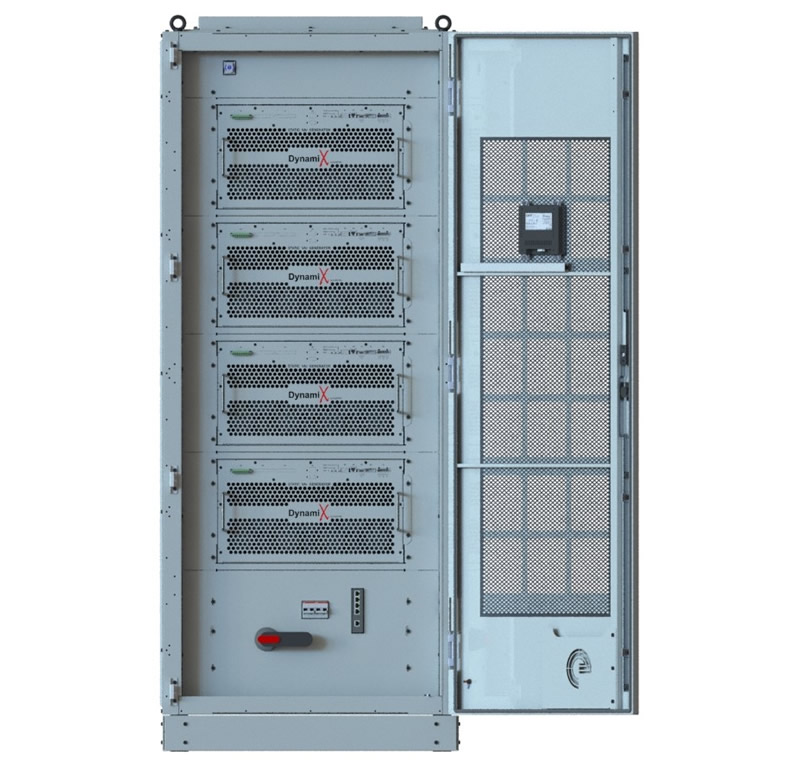

Modüler SVG Yapıları Sistem Genişlemesinde Nasıl Avantaj Sağlar?
Modern SVG kompanzasyon sistemlerinde modüler yapı kullanımı kapasite planlamasını önemli ölçüde kolaylaştırır. Modüler sistemlerde kapasite tek bir büyük ünite yerine birden fazla güç modülünden oluşur. Bu sayede tesis büyüdükçe sisteme yeni modüller eklenerek kapasite artırımı yapılabilir.
Bu yaklaşım ilk yatırım maliyetinin daha kontrollü yönetilmesini sağlar. İşletme başlangıçta yalnızca ihtiyaç duyduğu kapasiteyi kurabilir ve ilerleyen dönemlerde kapasiteyi artırabilir. Böylece kullanılmayan kapasite için gereksiz yatırım yapılmasının önüne geçilir.
Modüler yapıların bir diğer avantajı işletme sürekliliğidir. Bir modülde arıza oluşması durumunda diğer modüller çalışmaya devam edebilir. Bu durum sistem güvenilirliğini artırır ve kompanzasyon performansının tamamen kaybolmasını önler.
Bakım süreçlerinde de modüler yapı önemli kolaylık sağlar. Sistemin tamamını devre dışı bırakmadan belirli modüller üzerinde çalışma yapılabilir. Özellikle kritik üretim tesislerinde bu özellik büyük avantaj oluşturur.
Tesis büyüme planları bulunan işletmeler için modüler SVG sistemleri uzun vadeli esneklik sunar. Bu nedenle kapasite planlamasında modüler mimari önemli bir değerlendirme kriteri olarak ele alınmalıdır.
Yetersiz Kapasite Planlaması İşletme Sürekliliğini Nasıl Etkiler?
Yetersiz kapasite planlaması yalnızca kompanzasyon performansını değil, işletmenin genel enerji yönetimini de olumsuz etkileyebilir. SVG sistemi reaktif güç ihtiyacını karşılayamadığında güç faktörü düşebilir ve enerji verimliliği azalabilir. Bu durum işletme maliyetlerini artırabilir.
Yetersiz kapasiteye sahip sistemlerde SVG cihazı sürekli yüksek yük altında çalışır. Uzun süreli yüksek yüklenme elektronik bileşenlerin daha fazla zorlanmasına neden olabilir. Bu durum ekipman ömrünü kısaltabilir ve arıza riskini artırabilir.
Bazı durumlarda kapasite yetersizliği gerilim kararlılığını da etkileyebilir. Özellikle ani yük değişimlerinin yoğun olduğu tesislerde SVG sisteminin yetersiz kalması gerilim dalgalanmalarının artmasına neden olabilir. Bu durum hassas ekipmanlar üzerinde olumsuz etki oluşturabilir.
İşletme büyüdükçe enerji altyapısının da büyümesi gerekir. Eğer kapasite planlaması yalnızca mevcut ihtiyaçlara göre yapılmışsa ilerleyen dönemlerde ilave yatırım zorunlu hale gelir. Bu da hem maliyet hem de operasyonel açıdan dezavantaj oluşturur.
Bu nedenle SVG kompanzasyon sistemlerinde kapasite planlaması yalnızca bugünün değil, geleceğin ihtiyaçlarını da dikkate alan stratejik bir mühendislik çalışması olarak değerlendirilmelidir. Doğru planlanan sistemler işletme büyüse bile enerji kalitesini koruyarak uzun yıllar boyunca verimli şekilde çalışabilir.
