Hangi Harmonik Filtre Hangi Uygulama İçin Uygundur?
Modern elektrik sistemleri, enerji kalitesi açısından her geçen gün daha fazla sorgulanıyor. Özellikle endüstriyel tesislerde, inverterler, UPS sistemleri, LED aydınlatmalar ve bilgisayarlar gibi doğrusal olmayan yüklerin yaygınlaşmasıyla birlikte harmonik bozulmalar ciddi bir sorun hâline gelmiştir. Harmonikler, yalnızca enerji verimliliğini düşürmekle kalmaz, aynı zamanda ekipmanların erken arızalanmasına ve sistemde rezonans gibi istenmeyen durumlara yol açabilir. Bu nedenle harmonik filtreleme çözümleri, güç kalitesini korumak ve sistem güvenliğini sağlamak açısından büyük önem taşır. Peki, her uygulama için en doğru harmonik filtre tipi hangisidir? İşte pasif, aktif ve hibrit harmonik filtrelerin özellikleri ve kullanım alanları...
Pasif Harmonik Filtreler ve Kullanım Alanları

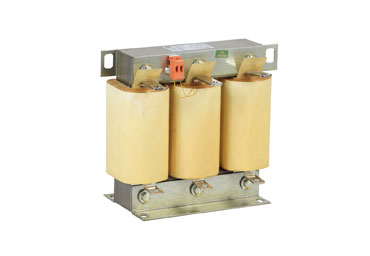

Pasif harmonik filtreler, belirli frekans aralıklarında çalışan ve harmonik akımları absorbe ederek sistemden uzaklaştıran, genellikle endüktans (bobin) ve kapasitans (kondansatör) kombinasyonlarından oluşan yapılarla tasarlanır. Bu filtreler, hedeflenen harmonik bileşenleri doğrudan bastırmak için kullanılır.
Kullanım alanları:
- Sabit yük koşullarında çalışan tesisler: Fabrikalarda sürekli aynı makinelerin çalıştığı sistemlerde harmonik üretimi sabit olduğundan pasif filtreler etkili çözümler sunar.
- Düşük ve orta seviyeli harmonik üretimi: Harmonik kaynağı fazla değişkenlik göstermeyen, lineer çalışan cihazların olduğu yerlerde uygundur.
- Ekonomik çözümler arayan işletmeler: Kurulum ve bakım maliyetlerinin düşük olması, pasif filtreleri maliyet odaklı projeler için cazip kılar.
- Enerji kalitesinin sürekli izlenmesinin gerekmediği uygulamalar: Statik yapıları nedeniyle sürekli dinamik müdahale gerektirmeyen sistemlerde tercih edilir.
Avantajları:
- Basit yapı ve düşük maliyet
- Enerji tüketimi yok
- Kurulumu kolay
Dezavantajları:
- Yalnızca belirli harmonik derecelerine müdahale edebilir
- Yük değişimlerine karşı esnek değildir
- Rezonans riski taşır
Aktif Harmonik Filtreler: Dinamik Yükler İçin Çözüm
Aktif harmonik filtreler (AHF), sistemde oluşan harmonikleri gerçek zamanlı olarak izleyen ve karşı frekans bileşenleri üreterek bu harmonikleri iptal eden gelişmiş elektronik sistemlerdir. Mikroişlemci tabanlı kontrol üniteleri sayesinde değişken yük koşullarına karşı dinamik müdahale imkânı sunarlar.
Kullanım alanları:
- Değişken hızlı sürücülerin (VFD) yoğun kullanıldığı sistemler: Endüstriyel otomasyon hatları, konveyör sistemleri, asansör motorları gibi uygulamalarda harmonikler sürekli değiştiği için aktif filtreler daha uygundur.
- Hassas elektronik cihazların kullanıldığı tesisler: Tıp merkezleri, veri merkezleri, laboratuvarlar gibi yerlerde enerji kalitesindeki dalgalanmalar kabul edilemez olduğundan aktif filtreleme tercih edilir.
- Yüksek harmonik seviyelerine sahip sistemler: Pasif filtrelerin yetersiz kaldığı senaryolarda, geniş frekans spektrumuna müdahale edebilen aktif filtreler daha etkilidir.
- Gerçek zamanlı izleme ve müdahale ihtiyacı olan sistemler: Aktif filtreler harmonik bozulmayı anlık olarak analiz edip otomatik düzeltme yapabilir.
Avantajları:
- Geniş frekans aralığında etkili
- Yük değişimlerine hızlı tepki verir
- Ekstra işlevler sunabilir (reaktif güç kompanzasyonu gibi)
Dezavantajları:
- Yüksek maliyet
- Karmaşık yapı ve uzman kurulum gerektirir
- Enerji tüketimi vardır
Hibrit Harmonik Filtreler: Geniş Kapsamlı Çözümler
Hibrit harmonik filtreler, pasif ve aktif filtreleme teknolojilerini bir araya getirerek her iki sistemin avantajlarını tek bir çözümde toplar. Bu filtreler, pasif bileşenlerle temel harmonikleri süzerken, aktif bileşenlerle geniş spektrumda dinamik düzeltme sağlar.
Kullanım alanları:
- Karmaşık yük profiline sahip tesisler: Aynı sistemde hem sabit hem de değişken yüklerin bulunduğu üretim tesislerinde hibrit filtreler ideal çözümdür.
- Enerji verimliliğinin kritik olduğu sistemler: Hibrit filtreler, güç faktörü düzeltme, harmonik azaltma ve reaktif güç kontrolü gibi işlevleri aynı anda sunarak enerji optimizasyonuna katkı sağlar.
- Şebeke ile uyumlu çalışması gereken uygulamalar: Hibrit sistemler, IEC 61000 ve IEEE 519 gibi uluslararası harmonik standartlarına kolaylıkla uyum sağlar.
- Uzun vadeli ve sürdürülebilir çözümler arayan işletmeler: Hem teknik hem de ekonomik avantajlar sunarak yatırımın geri dönüş süresini kısaltır.
Avantajları:
- Yüksek verimlilik
- Geniş uygulama alanı
- Esnek kullanım
Dezavantajları:
- İlk yatırım maliyeti yüksektir
- Tasarım ve mühendislik süreci karmaşıktır
