Elektronik Kompanzasyon Nedir?
Elektronik kompanzasyon, reaktif güç dengesini mekanik kontaktör yerine tristor tabanlı yarı iletken anahtarlama ile sağlayan modern bir kompanzasyon yöntemidir. Elektrik sistemlerinde endüktif yüklerin ürettiği reaktif güç, enerji kayıplarına, gerilim düşümlerine ve reaktif enerji cezalarına yol açar. Klasik kondansátör ve mekanik kontaktör kombinasyonu bu sorunu kısmen çözer; ancak hızlı değişen yüklerde yetersiz kalır. Elektronik kompanzasyon sistemi, reaktif gücü milisaniyeler içinde algılayarak anında müdahale eder.

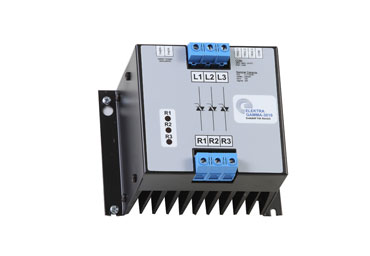

Bu kompanzasyon yönteminin temelinde tristorlü statik kontaktör yer alır. Tristorlü statik kontaktör, mekanik temas noktası içermeyen yarı iletken bir anahtar modülüdür. Kondansátör gruplarını çok hızlı biçimde devreye alıp çıkarabilmesi sayesinde ani yük değişimlerinde dahi cosfi sabit tutar.
Elektronik Kompanzasyonun Mekanik Sistemlere Üstünlüğü
Mekanik kompanzasyon sistemleri kondansátör gruplarını elektromanyetik kontaktörler aracılığıyla devreye alır. Bu yöntem düşük yüklerde yeterli olmakla birlikte ciddi kısıtlar barındırır. Saniyede gerçekleştirilebilecek anahtarlama sayısı sınırlıdır, mekanik temas noktaları zamanla aşınır ve kondansátör devreye girerken oluşan yüksek başlangıç akımı kontaktörü hızla yorar. Elektronik kompanzasyon bu kısıtların tamamını ortadan kaldırır.
Mekanik sisteme göre sağlananladığı temel avantajlar:
- Tepki hızı: Mekanik kontaktörler 20-100 ms tepki süresiyle çalışırken tristorlü statik kontaktör 1-10 ms içinde devreye girer. Bu fark, kaynak makinesi ve pres gibi ani yük değişimi üreten sistemlerde belirleyicidir.
- Uzun ömür: Mekanik kontaktörler tipik olarak 100.000 anahtarlama ömrüne sahipken tristor tabanlı sistemlerde mekanik aşınma yoktur. Yarı iletken bileşenler çok daha uzun süre bakım gerektirmeden çalışır.
- Ark oluşmaz: Mekanik kontaktörler yüksek akımda açıldığında ark oluşturur. Bu ark hem kontaktörü aşındırır hem harmonik gürültü yayar. Tristor sıfır geçişte anahtarlama yaparak arkı tamamen ortadan kaldırır.
- Faz bazında bağımsız kontrol: Bu sistemler her fazı ayrı ayrı izleyerek faz dengesizliklerini giderebilir. Mekanik sistemler üç fazı tek blok olarak kontrol eder.
Tristör Devreye Girince Ne Değişir?
Tristorlü statik kontaktör, reaktif güç kontrol rölesinden aldığı sinyal doğrultusunda ilgili kondansátör kademe grubunu devreye alır ya da devreden çıkarır. Bu işlem iki kritik özellik sayesinde mekanik sistemin çok üzzerinde bir performans sunar:
Sıfır Geçişte Anahtarlama
Tristor, kondansátörü yalnizca sinüs dalgasının sıfır volt noktasında devreye alır. Bu nokta, devrede gerilim sıfıra indiğinde gerçekleşer. Sıfır voltajda anahtarlama yapıldığında kondansátör énerjisizken devreye girer, sonuçta başlangıç akım darbesi oluşmaz. Ark oluşmaz, harmonik gürültü yayılmaz ve kondansátör máksiômum gerilimle devreye girmediği için izolasyonu korunur. Bu özellik kondansátör ömrünü dogrudan uzatir.
Faz Bazında Bağımsız Kompanzasyon
Bu modern sistemler her fazı ayrı ölçer ve bağımsız biçimde kontrol eder. Üretim tesislerinde yükler genellikle eşit dağılmaz; bir fazda fazla motor çalışırken diğer fazda daha az yük bulunabilir. Mekanik sistemler bu dengesizliği göremez ve üç fazı aynı anda kompanze eder. Elektronik kompanzasyon ise faz dengesizliğini tespit ederek her faz için ayrı kondansátör kademesi devreye alır. Bu özellik özellikle tek fazlı yüklerin yoğun kullanıldığı tesislerde belirleyici olur.
Elektronik Kompanzasyonun Öne Çıktığı Yük Tipleri
Her tesis bu teknolojiye ihtiyaç duymaz. Reaktif gücü sabit ve öngörülebilir seyreden, yüklerin sık devreye girip çıkmadığı tesislerde mekanik kompanzasyon yeterli olabilir. Ancak aşağıdaki yük tiplerinde elektronik kompanzasyon vazgeçilmez hale gelir:
- Kaynak makineleri: Her kaynak arkında 0,5 saniyede bir reaktif güç darbesi üretilir. Mekanik kontaktör bu tempoya yetişemez. Tristorlü sistem her darbe için anında kompanzasyon yapar.
- Pres ve zımba makineleri: Her strok sonrası çok kısa süre içinde yüksek reaktif güç çekilir. Süre çok kısa olduğundan mekanik sistem devreye giremeden yük geçer. Elektronik kompanzasyon bu darbe yüklerinü yakalar.
- Asatör grupları: Kalkış anında yüksek reaktif güç çekilir ve gün içinde yüzlerce kez devreye girer. Younğ olan mekanik sistemlerin kontaktör ömrü kısa sürede biter.
- Kompresörler: Yıldız-üçgen kalkış anında ani reaktif yük oluşur. Frekans dönüştürücüyle kombine kullanımda harmonik üretildiğinden elektronik kompanzasyon gereksinimi artar.
- Sürekli değişen üretim hatları: Farklı ürünler için farklı makine kombinasyonlarının devreye girdiği esnek üretim tesislerinde reaktif yük profili sürekli değişir. Elektronik kompanzasyon bu değişkenliğe anında uyum sağlar.
Kademe Sayısı Nasıl Belirlenir?
Bu sistemde kademe sayısı ve her kademenin güç değeri tesisin reaktif güç profiline göre belirlenir. Az kademeli bir sistem aşırı ya da eksik kompanzasyon riski taşır. Çok kademeli sistem ise daha hassas kontrol imkânı sağlar. Doğru kademe sayısı için aşağıdaki adımlar izlenmelidir:
- Yük analizi: Tesisin minimum ve maksimum reaktif güç değerleri ölçülerek aralık belirlenir. Genellikle en az 3 ila 4 haftalık enerji analiztör verisi yeterlidir.
- Kademe gücü seçimi: En küçük reaktif güç değişimi kademe büyüklüğünü belirler. Tesisin reaktif tabanının altında kalan kad. değeri aşırı kompanzasyona yol açar.
- Harmonik analizi: Harmonik bozulma oranı yüksekse filtreli kompanzasyon kondansátörleri ve reaktorlübirlikte seçilmelidir. Aksi durumda kondansátörler harmonik rezonansa girerek arızalanır.
- Güç dâğılımı: 1:1:2:2 ya da 1:2:4 oranında kademe dağılımı esnek kontrol sağlar. Bu oran, az sayıda kademeyle geniş reaktif güç aralığını kapsatmaya imkan tanir.
- SVG ile hibrit kullanım: Reaktif gücün çok hızlı ve sürekli değiştiği tesislerde elektronik kompanzasyon tek başına yetersiz kalabilir. Bu durumda SVG kompanzasyon ile hibrit kullanım en etkili çözümü sunar.
Doğru boyutlandırıldığında bu sistem reaktif enerji cezalarını tamamen ortadan kaldırır, trafo ve kablo ömrünü uzatır ve gerilim stabilitesini artırır. SVG kompanzasyon sistemleriyle entegre kullanıldığında hem harmonikler hem reaktif güç tek sistemden yönetilebilir hale gelir.
Bu teknolojinin yatırım maliyeti mekanik sisteme göre daha yüksek olsa da uzun vadeli bakım maliyetleri, kondansátör ömrünün uzaması ve reaktif ceza tasarrufu göz önüne alındığında geri dönüş süresi genellikle 18 ila 36 ay arasında gerçekleşir. Yüksek yük değişkenliği olan tesislerde bu süre daha da kısalır.
Kompanzasyon yöntemi, modern endüstriyel tesislerin enerji kalitesi yönetiminde mekanik sistemlerin çok ötesinde bir performans sunar. Doğru boyutlandırılmış bu sistem reaktif enerji cezalarını tamamen ortadan kaldırır, trafo ve kablo ömrünü uzatır ve gerilim stabilitesini artırır.
EPDK yönetmeliğine göre 9 kW ve üzeri abonelerin kompanzasyon yapması zorunludur. cosfi 0,95 altına düşen tesisler reaktif cezayla karşılaşır. Elektronik kompanzasyon bu eşiği her koşulda aşmadan koruyarak tesisin hem teknik hem mali açıdan korunmasını sağlar. SVG ile entegre kullanıldığında hem harmonikler hem reaktif güç tek sistemden yönetilebilir hale gelir.
