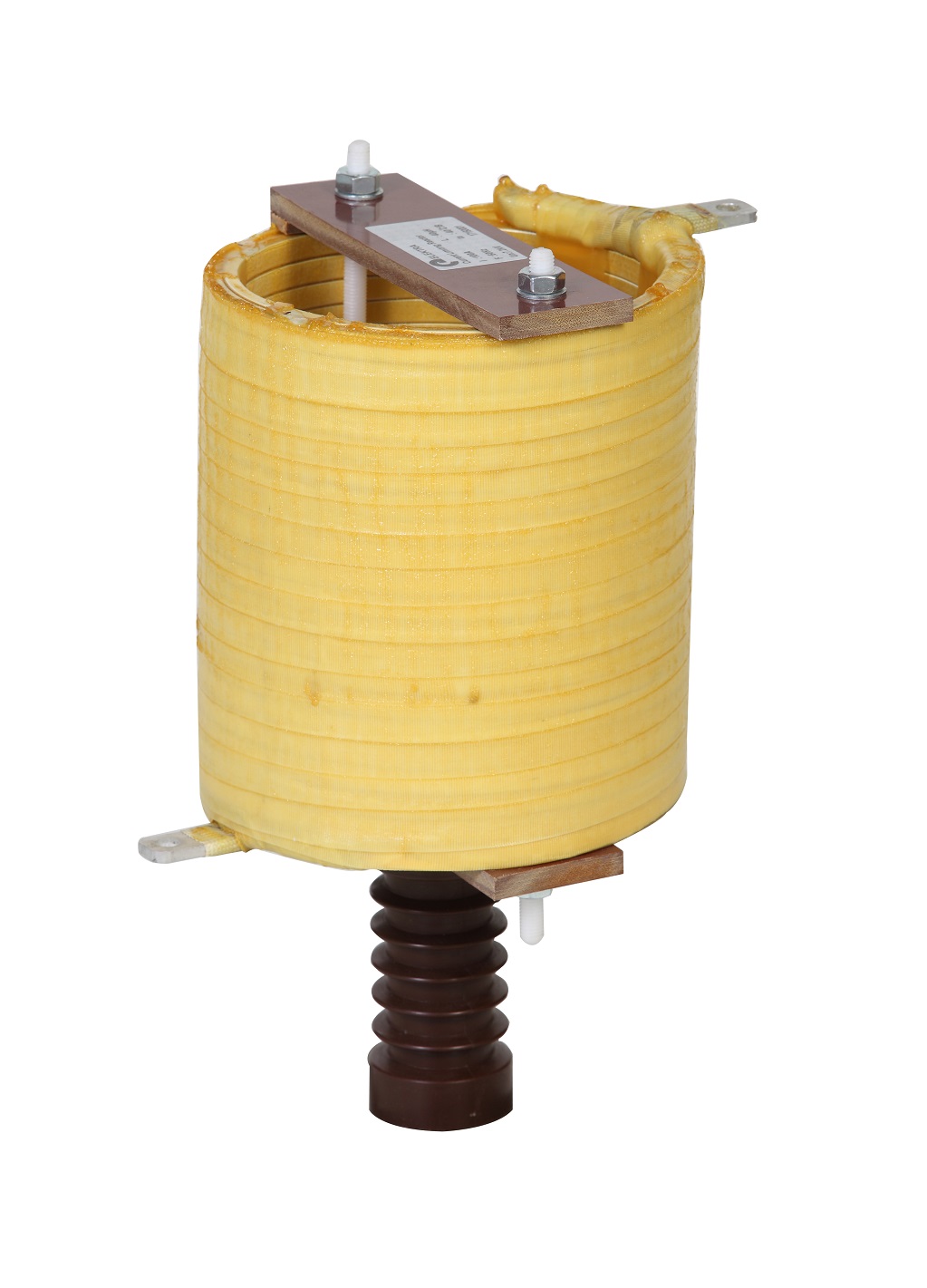

Akım Sınırlama Reaktörü Nasıl Çalışır?
Akım sınırlama reaktörü, elektrik şebekesine seri bağlanarak devrenin toplam empedansını artıran ve özellikle kısa devre durumlarında oluşabilecek yüksek akımların sınırlandırılmasına yardımcı olan endüktif bir elektrik ekipmanıdır. Reaktörün temel çalışma prensibi, bobin yapısının oluşturduğu manyetik alan sayesinde alternatif akıma karşı endüktif reaktans meydana getirmesine dayanır. Bu özellik, elektrik sisteminde ani akım yükselmelerinin kontrol edilmesini ve koruma ekipmanlarının maruz kaldığı zorlanmaların azaltılmasını sağlar.
Elektrik dağıtım sistemlerinde transformatör kapasitesinin artırılması, paralel besleme kaynaklarının kullanılması veya şebeke yapısının değişmesi, mevcut kısa devre akımı seviyelerini yükseltebilir. Kısa devre akımının kesici ve diğer ekipmanların dayanım sınırlarını aşması durumunda ciddi güvenlik ve işletme sorunları ortaya çıkabilir. Akım sınırlama reaktörleri, bu gibi koşullarda sistemin kısa devre empedansını artırmak amacıyla kullanılabilir. Ancak reaktörün akımı tamamen kesmediği, yalnızca tasarımına ve sistem koşullarına bağlı olarak sınırlandırdığı unutulmamalıdır.
Reaktörün Endüktif Reaktansı Akım Akışını Nasıl Etkiler?
Akım sınırlama reaktörünün elektrik akımı üzerindeki etkisi, sahip olduğu endüktansın alternatif akım devresinde oluşturduğu reaktans üzerinden gerçekleşir. Bir bobinden alternatif akım geçtiğinde çevresinde değişken bir manyetik alan meydana gelir. Akımın değişmesine karşı oluşan özindüksiyon gerilimi, akımdaki değişime karşı koyar. Bu nedenle reaktör, devredeki akımın davranışını etkileyen endüktif bir empedans oluşturur.
Endüktif reaktans, reaktörün endüktans değeri ve sistem frekansıyla ilişkilidir. Bu ilişki aşağıdaki formülle ifade edilir:
XL=2fL
Burada XL endüktif reaktansı (Ω), f frekansı (Hz), L ise endüktansı (H) ifade eder. Formüle göre frekans veya endüktans arttığında endüktif reaktans da artar. Dolayısıyla aynı çalışma frekansında daha yüksek endüktansa sahip bir reaktör, devreye daha fazla endüktif empedans ekler. Bununla birlikte akımın ne ölçüde sınırlandırılacağı yalnızca reaktörün endüktansına değil, sistemin toplam empedansına da bağlıdır.
Reaktörün oluşturduğu empedans, normal işletme sırasında da elektrik sistemini etkiler. Devreden geçen akım nedeniyle reaktör üzerinde gerilim düşümü meydana gelir. Ayrıca sargı direncinden kaynaklanan aktif güç kayıpları ve manyetik yapıya bağlı diğer kayıplar oluşabilir. Bu nedenle yüksek endüktans değeri her koşulda daha uygun bir çözüm anlamına gelmez. Reaktörün akım sınırlama performansı ile normal işletmedeki gerilim düşümü ve kayıpları arasında uygun bir denge kurulmalıdır.
Akım sınırlama reaktörlerinde manyetik tasarım da önemlidir. Özellikle yüksek kısa devre akımları sırasında endüktans değerinin öngörülen sınırlar içinde kalması gerekir. Manyetik nüveli tasarımlarda doyum davranışı, reaktörün yüksek akımlardaki empedansını etkileyebilir. Hava nüveli tasarımlarda ise ferromanyetik nüve doyumu söz konusu olmadığından endüktansın yüksek akımlarda daha kararlı kalması sağlanabilir. Ancak her iki tasarımın da termal dayanım, mekanik kuvvetler ve kurulum koşulları bakımından ayrı değerlendirilmesi gerekir.
Kısa Devre Akımının Sınırlandırılmasında Hangi Görevi Üstlenir?
Akım sınırlama reaktörünün kısa devre durumundaki temel görevi, arıza akımının geçeceği elektrik yoluna ek empedans kazandırmaktır. Elektrik şebekesinde kısa devre meydana geldiğinde arıza noktasına doğru yüksek akımlar akabilir. Bu akımların büyüklüğü, besleme kaynağının özelliklerine ve arıza noktasına kadar olan toplam devre empedansına bağlıdır. Seri bağlı bir akım sınırlama reaktörü, ilgili akım yolundaki empedansı artırarak kısa devre akımının azaltılmasına katkıda bulunur.
Örneğin bir dağıtım sisteminde transformatörün değiştirilmesi veya ikinci bir transformatörün paralel işletmeye alınması, kısa devre seviyesini artırabilir. Mevcut kesicilerin kesme kapasitesi yeni kısa devre seviyesine uygun değilse sistemin yeniden değerlendirilmesi gerekir. Akım sınırlama reaktörü, teknik olarak uygun olduğu durumlarda kısa devre akımının düşürülmesine yönelik çözümlerden biri olabilir. Bununla birlikte kesicilerin kesme kapasitesi, kapama kapasitesi ve kısa süreli dayanım değerleri ayrıca doğrulanmalıdır.
Kısa devre akımının sınırlandırılması yalnızca kesicilerin korunması açısından önemli değildir. Yüksek arıza akımları baralarda, kablolarda, transformatör bağlantılarında ve diğer elektrik ekipmanlarında ciddi termal ve mekanik zorlanmalar oluşturabilir. Akımın karesiyle ilişkili olan ısıl etkiler, kısa devrenin devam süresiyle birlikte artar. Reaktör kullanımıyla arıza akımının azaltılması, uygun koruma koordinasyonu sağlandığında bu zorlanmaların düşürülmesine yardımcı olabilir.
Bununla birlikte akım sınırlama reaktörü bir koruma kesicisinin yerine geçmez. Reaktör arıza akımını sınırlandırırken devrenin açılması, uygun koruma röleleri ve kesiciler tarafından gerçekleştirilir. Ayrıca reaktörün eklediği empedans, bazı arıza türlerinde koruma cihazlarının algıladığı akım seviyesini değiştirebilir. Bu nedenle reaktör uygulamalarında koruma rölesi ayarlarının ve seçicilik koşullarının yeniden değerlendirilmesi önemlidir. Reaktörün kısa devre sırasında oluşan elektromanyetik kuvvetlere ve termal etkilere dayanabilecek şekilde tasarlanması da güvenli işletmenin temel şartları arasındadır.
Akım Sınırlama Reaktörleri Şebekeye Nasıl Bağlanır?
Akım sınırlama reaktörleri, sınırlandırılması istenen akımın geçtiği elektrik yoluna seri olarak bağlanır. Seri bağlantı sayesinde normal işletme akımı ve ilgili arıza akımı reaktör üzerinden geçer. Reaktörün şebekedeki konumu, hangi arıza akımlarının sınırlandırılacağını doğrudan belirler. Bu nedenle bağlantı noktası seçilirken yalnızca fiziksel yerleşim değil, sistemin tek hat şeması ve farklı işletme senaryoları da incelenmelidir.
Orta gerilim dağıtım sistemlerinde akım sınırlama reaktörleri, belirli fiderlerde, transformatör bağlantılarında veya bara bölümleri arasında kullanılabilir. Örneğin iki bara bölümünün bir kuplaj bağlantısı üzerinden birleştirildiği sistemlerde, uygun şekilde konumlandırılan reaktör belirli arıza durumlarında bölümler arasındaki kısa devre akımı katkısını sınırlandırabilir. Ancak bu düzenlemenin etkisi, besleme kaynaklarının konumuna ve arızanın meydana geldiği noktaya göre değişir. Reaktörün tüm şebekedeki kısa devre akımlarını aynı oranda azaltacağı varsayılmamalıdır.
Üç fazlı sistemlerde bağlantı tasarımı, her fazdaki akımın ve oluşabilecek arıza koşullarının dikkate alınmasını gerektirir. Reaktörlerin fazlar arasındaki manyetik etkileşimi, fiziksel yerleşimi ve bağlantı iletkenlerinin düzeni performansı etkileyebilir. Özellikle hava nüveli reaktörlerde çevredeki metal yapıların indüklenen akımlar nedeniyle ısınma riski bulunabilir. Bu nedenle üretici tarafından belirtilen montaj mesafelerine, elektromanyetik alan etkilerine ve havalandırma koşullarına uyulmalıdır.
Şebeke bağlantısında yalıtım koordinasyonu da önemli bir tasarım unsurudur. Reaktörün anma gerilimi, yalıtım dayanımı ve bağlantı terminalleri sistemin elektriksel koşullarına uygun olmalıdır. Anahtarlama işlemleri sırasında meydana gelebilecek geçici aşırı gerilimler, sistemin topraklama düzeni ve koruma ekipmanlarıyla birlikte değerlendirilmelidir. Ayrıca reaktörün bakım veya arıza durumlarında güvenli biçimde devreden çıkarılabilmesi için uygun ayırma ve koruma düzenleri oluşturulmalıdır.
Reaktörün Empedans Değeri Hangi Kriterlere Göre Belirlenir?
Akım sınırlama reaktörünün empedans değeri, öncelikle sistemdeki mevcut kısa devre seviyesi ve ulaşılması hedeflenen kısa devre akımı dikkate alınarak belirlenir. Bu amaçla elektrik şebekesinin eşdeğer empedansı, besleme kaynaklarının özellikleri, transformatör empedansları ve bağlantı iletkenlerinin elektriksel değerleri incelenir. Yapılan kısa devre hesapları sonucunda reaktörün hangi büyüklükte ek empedans sağlaması gerektiği değerlendirilir.
Empedans seçiminde temel amaç, arıza akımını sistem ekipmanlarının dayanım ve kesme kapasiteleriyle uyumlu seviyelere indirmektir. Ancak gerekli reaktans belirlenirken yalnızca üç fazlı kısa devre durumu incelenmemelidir. Şebekenin topraklama yapısına ve reaktörün bağlantı noktasına bağlı olarak farklı arıza türleri de değerlendirilmelidir. Kısa devre hesaplarında ilgili standartların öngördüğü yöntemlerin kullanılması ve olası en yüksek ile en düşük arıza akımı koşullarının dikkate alınması önemlidir.
Reaktör empedansının belirlenmesinde normal işletme gerilim düşümü de kritik bir kriterdir. Seri bağlı reaktör, yük akımı üzerinden gerilim düşümü oluşturduğu için yüksek empedans değerleri bazı işletme koşullarında yük uçlarındaki gerilimi olumsuz etkileyebilir. Özellikle yüksek akımlı endüstriyel sistemlerde gerilim düşümünün ekipmanların çalışma sınırları içinde kalması gerekir. Bu nedenle kısa devre akımını azaltma hedefi ile normal işletmede kabul edilebilir gerilim seviyesi birlikte değerlendirilmelidir.
Reaktörün anma akımı ve termal dayanımı da empedans seçimiyle birlikte ele alınmalıdır. Normal çalışma sırasında oluşan kayıplar, sargı sıcaklıklarını ve ekipmanın soğutma gereksinimlerini etkiler. Kısa devre sırasında ise reaktörün belirli bir süre boyunca yüksek akıma dayanması gerekir. Bu nedenle kısa süreli termik dayanım akımı, dinamik dayanım ve beklenen arıza temizleme süresi tasarımın önemli parametreleri arasındadır.
Empedans değeri belirlenirken sistemin gelecekteki gelişimi de dikkate alınabilir. Yeni transformatörlerin devreye alınması, üretim kaynaklarının eklenmesi veya dağıtım yapısının değiştirilmesi kısa devre seviyelerini etkileyebilir. Mevcut koşullara göre seçilen bir reaktörün gelecekteki işletme senaryolarında yeterli olup olmayacağı, planlanan sistem değişiklikleri üzerinden değerlendirilmelidir. Böylece ekipmanın kısa süre içinde yetersiz kalması veya gereğinden yüksek empedans nedeniyle işletme performansını olumsuz etkilemesi önlenebilir.
Akım sınırlama reaktörü seçiminde kısa devre hesabı, yük akımı, gerilim düşümü, yalıtım seviyesi, termal dayanım ve koruma koordinasyonu birlikte değerlendirilmelidir. Bu kriterlerin tamamı, reaktörün yalnızca arıza akımını sınırlandırmasını değil, normal işletme koşullarında da elektrik sisteminin güvenilir çalışmasına katkı sağlamasını amaçlar. Doğru empedans seçimi, ekipmanın teknik özellikleri ile şebekenin gerçek işletme ihtiyaçlarının uyumlu olmasına bağlıdır.
